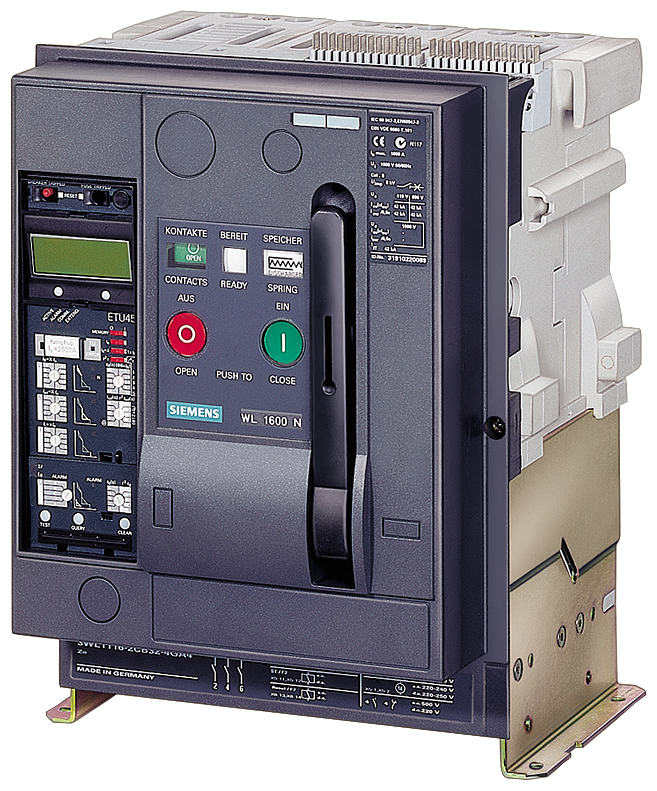

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO 1 IEC IN=1600A AT 3WL11162EB341AA2 SIEMENS

O disjuntor de potência de montagem fixa Siemens 3WL11162EB341AA2 é um dispositivo de proteção elétrica robusto, essencial para a segurança e controle de circuitos de potência em barramentos e sistemas de distribuição de energia elétrica industrial. Este equipamento garante a interrupção segura de correntes de curto-circuito e sobrecarga, prevenindo danos a máquinas e equipamentos cruciais em operações industriais.

DETALHES TÉCNICOS

• Modelo: 3WL11162EB341AA2
• Tipo: Disjuntor de potência, montagem fixa
• Número de polos: 3
• Tamanho: 1 (IEC)
• Corrente nominal (In): 1600 A
• Tensão operacional nominal (Ue): 690 V CA
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Corrente de curto-circuito nominal final (Icu) a 400 V CA: 65 kA
• Corrente de curto-circuito nominal de serviço (Ics) a 400 V CA: 65 kA
• Unidade de disparo: Eletrônica ETU76B (LSI)
• Funções de proteção da unidade de disparo: Proteção contra sobrecarga de longa duração (L), proteção de curto-circuito de curta duração (S), proteção de curto-circuito instantânea (I)
• Conexão: Terminal na extremidade frontal
• Dimensões (A x L x P): Aproximadamente 470 mm x 228 mm x 337 mm
• Peso: Aproximadamente 34 kg
• Grau de proteção (IP): IP20 (com tampas de terminal)
• Normas: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção e seccionamento de circuitos principais em quadros de distribuição de baixa tensão, proteção de transformadores, geradores e grandes motores (potência máxima de disjuntor de 1,6 MW a 400V, caso em que a corrente é de aproximadamente 2300A), sistemas de alimentação de energia ininterrupta (UPS)
• Linhas de produção: Sistemas de distribuição de energia em linhas de montagem, processos industriais contínuos, automação de fábricas
• Setores: Geração e distribuição de energia (subestações industriais), indústria pesada (siderurgia, mineração), petroquímica, cimenteira, infraestrutura (centros de dados, edifícios comerciais complexos)
