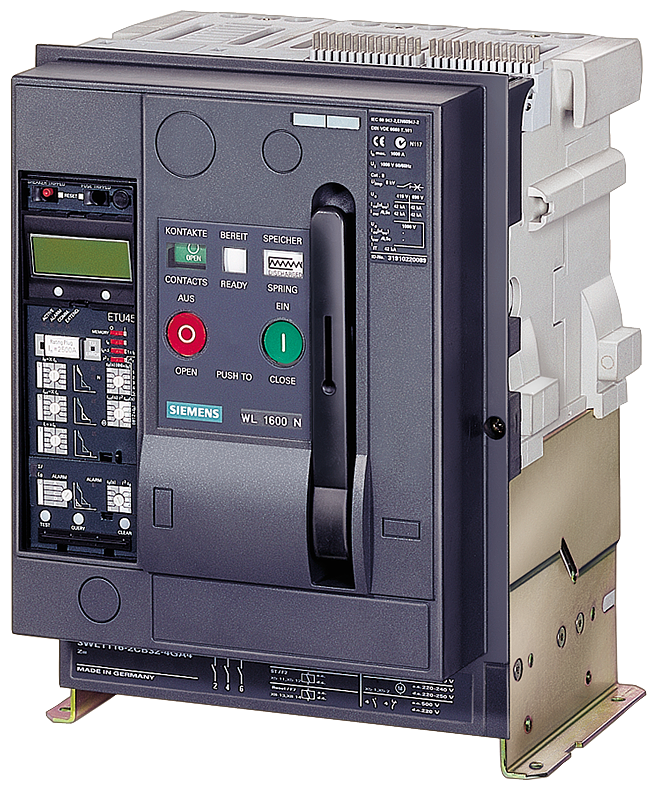

INTERRUPTOR DE DESCONEXÃO DA POTÊNCIA EXTRAÍ QUADRO-GUIA DE 3 POLOS T 3WL11162AA386BA4 SIEMENS

O Interruptor de Desconexão da Potência Extraível é um componente essencial para a segurança e manutenção em sistemas elétricos industriais. Ele permite a desconexão segura de circuitos de potência, contribuindo para a proteção de equipamentos e operadores em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WL11162AA386BA4
• Tipo: Interruptor de Desconexão da Potência Extraível
• Número de Polos: 3
• Tamanho do Quadro: 3 polos
• Tensão Nominal de Isolação (Ui): 1.000 V CA
• Tensão Nominal de Operação (Ue): 690 V CA
• Corrente Nominal de Operação (In): 1.600 A a 690 V
• Capacidade de Curto-Circuito (Icu): 65 kA a 400 V
• Potência de Serviço em CA-23B (400V): 800 kW (1.087,7 CV)
• Potência de Serviço em CA-23B (690V): 1.300 kW (1.767,5 CV)
• Mecanismo de Operação: Manual, com manopla giratória
• Classe de Equipamento: Seccionador de Carga
• Vida Útil Mecânica: 10.000 ciclos de operação
• Grau de Proteção (IP): IP20 (terminais), IP30 (face frontal com fechamento)
• Montagem: Extraível em painel, compatível com quadros guia
• Normas Atendidas: IEC 60947-3

APLICAÇÕES E SETORES

• Aplicações: Seccionamento de circuitos de potência, proteção contra sobrecargas e curtos-circuitos, isolamento para manutenção.
• Centros de Controle de Motores (CCMs): Integração em gavetas e painéis de distribuição para controle de grandes motores e cargas industriais.
• Painéis de Distribuição Elétrica: Desconexão de alimentadores principais e secundários em subestações industriais e edificações comerciais.
• Setores: energia, siderurgia, petroquímica, mineração, infraestrutura, automotivo, processamento de dados.
