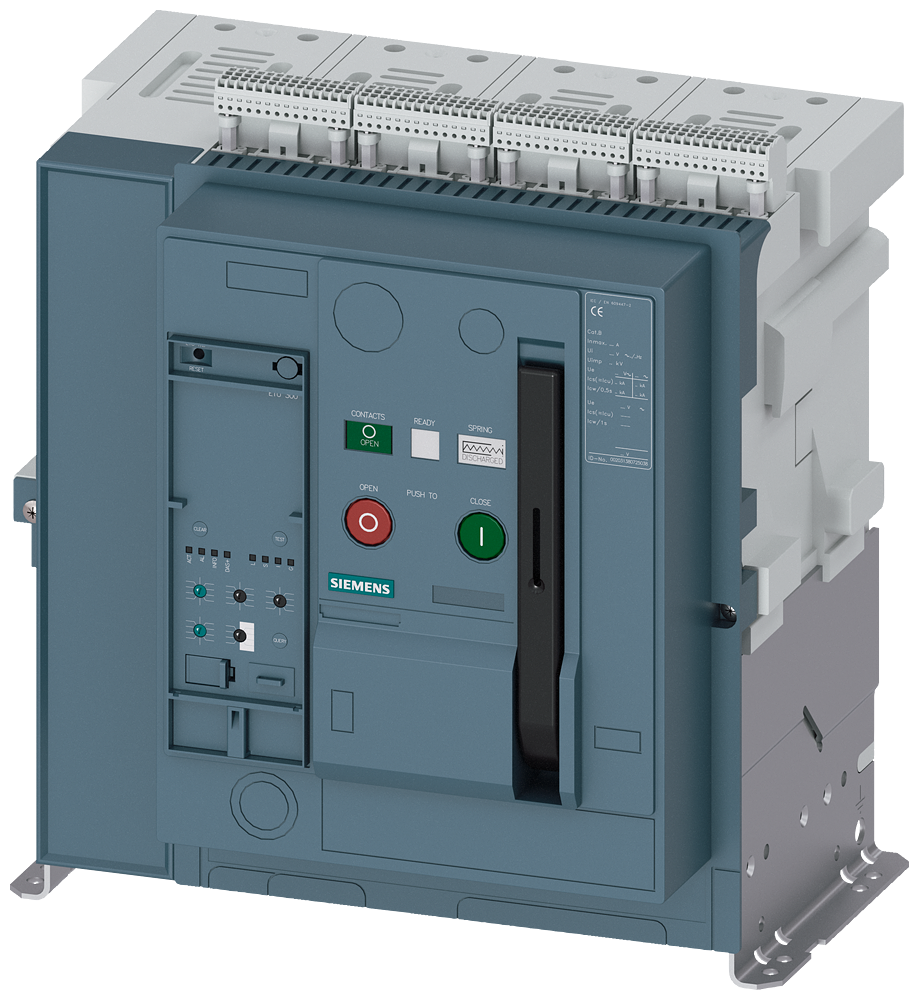

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 4 POLOS P 3WA11202AC124EE0-ZT40 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA11202AC124EE0-ZT40 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança e a continuidade operacional de sistemas de distribuição de energia. Sua conformidade com a norma IEC 60947-2 assegura um desempenho robusto e confiável, fundamental para ambientes de automação industrial exigentes.

DETALHES TÉCNICOS

• Modelo: 3WA11202AC124EE0-ZT40
• Tipo: Disjuntor de Potência
• Montagem: Fixa
• Norma: IEC 60947-2
• Número de Polos: 4
• Tamanho: 1
• Corrente Nominal (In): 200 A
• Tensão Nominal de Operação (Ue): Até 690 Vac
• Tensão Nominal de Isolamento (Ui): 1000 V
• Tensão Nominal de Impulso (Uimp): 8 kV
• Capacidade de Interrupção de Curto-Circuito (Icu): 55 kA a 400 Vac, 36 kA a 690 Vac
• Frequência de Operação: 50/60 Hz
• Unidade de Disparo: Eletrônica, com proteção de sobrecarga e curto-circuito (LSI)
• Faixa de Ajuste de Sobrecarga (Ir): 0,4 a 1 vezes a corrente nominal
• Faixa de Ajuste de Curto-Circuito Instantâneo (Ii): 1,5 a 10 vezes a corrente nominal
• Material da Caixa: Plástico termoendurecível de alta resistência
• Grau de Proteção (IP): IP20 (terminais)
• Dimensões (AxLxP): Aproximadamente 279 x 190 x 115 mm
• Potência máxima em carga resistiva: aproximadamente 120 kW (163,15 CV) a 400 Vac

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição, motores elétricos, transformadores e geradores, garantindo a seletividade e a coordenação da proteção em sistemas elétricos complexos
• Quadro de Distribuição: Integração em quadros de comando e distribuição de energia em baixa tensão
• Proteção de Máquinas: proteção de equipamentos e máquinas em linhas de produção industrial
• Setores: energia, automotivo, metalurgia, saneamento, indústria química, mineração, infraestrutura
