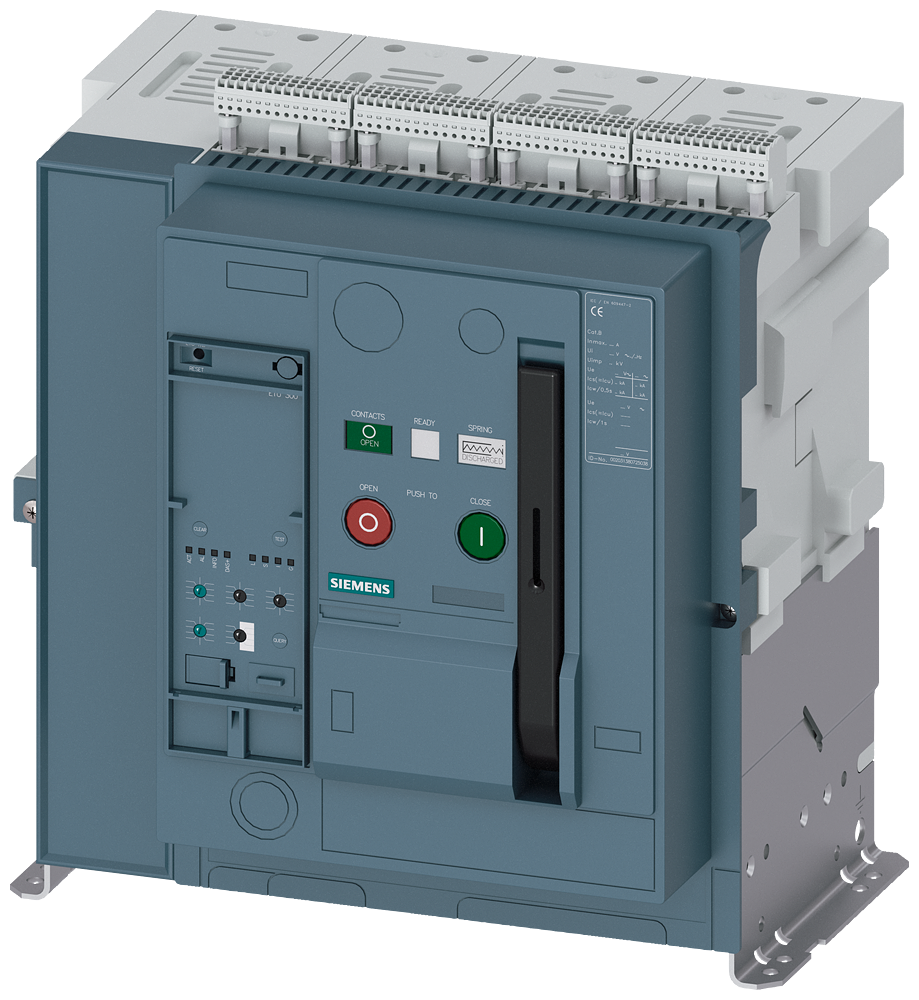

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA11082AB124EA4-ZK06S07S55T40 é um dispositivo de proteção elétrica robusto, essencial para a segurança e confiabilidade de instalações industriais.
Projetado para estar em conformidade com a norma IEC 60947-2, oferece interrupção precisa de correntes elétricas em sistemas de baixa tensão, protegendo equipamentos contra sobrecargas e curtos-circuitos.
Sua aplicação é crucial em automação industrial, data centers e infraestruturas críticas, garantindo a continuidade operacional e a proteção de bens e pessoas.
DETALHES TÉCNICOS
- Modelo: 3WA11082AB124EA4-ZK06S07S55T40
- Fabricante: SIEMENS
- Tipo: Disjuntor de Potência de Montagem Fixa
- Norma de Referência: IEC 60947-2 (Disjuntores)
- Número de Polos: 4
- Tamanho do Frame (Tamanho K): 1
- Corrente Nominal de Operação (In): 800 A a 40 °C
- Tensão Nominal de Operação (Ue): Até 690 V CA
- Tensão Nominal de Isolação (Ui): 1000 V
- Tensão Nominal de Impulso Suportável (Uimp): 8 kV
- Capacidade de Interrupção Nominal de Curto-Circuito Extrema (Icu): 55 kA a 400 V CA, 50 kA a 500 V CA, 42 kA a 690 V CA
- Unidade de Disparo: Eletrônica (S55)
- Tecnologia de Disparo: Microprocessada, com proteção de sobrecarga de longa duração (L), proteção de curto-circuito de curta duração (S), e proteção instantânea (I). Opções de proteção de falha à terra (G) e proteção residual de corrente (R) configuráveis.
- Configuração ZK06: Indica configuração específica de comunicação e medição.
- Configuração S07: Disparo eletrônico com funções de medição e comunicação.
- Configuração T40: Terminais para conexão de barras ou cabos.
- Frequência de Operação: 50/60 Hz
- Grau de Proteção (IP): IP20 (com terminais protegidos)
- Vida Elétrica: 10.000 ciclos (a 400 V CA, In)
- Vida Mecânica: 15.000 ciclos
- Potência Dissipada: Aproximadamente 40 W (a In)
- Funcionalidades Adicionais: Medição de energia e corrente, comunicação via Modbus, Profibus ou PROFINET (dependendo da configuração ZK06/S07)
APLICAÇÕES E SETORES
- Proteção de circuitos principais: Proteção de alimentadores primários e circuitos de distribuição em painéis elétricos industriais.
- Subestações de baixa tensão: Interrupção e controle de energia em subestações de plantas industriais.
- Sistemas de energia críticos: Utilizado em data centers, hospitais e edifícios de infraestrutura crítica para garantir a resiliência energética.
- Máquinas e equipamentos de grande porte: Proteção de motores, transformadores e geradores industriais.
- Gerenciamento de energia: Integração com sistemas de supervisão e controle (SCADA) para monitoramento de consumo e diagnóstico de falhas.
- Setores: Manufatura, energia eólica e solar, mineração, água e saneamento, petroquímica, automotivo, papel e celulose.
