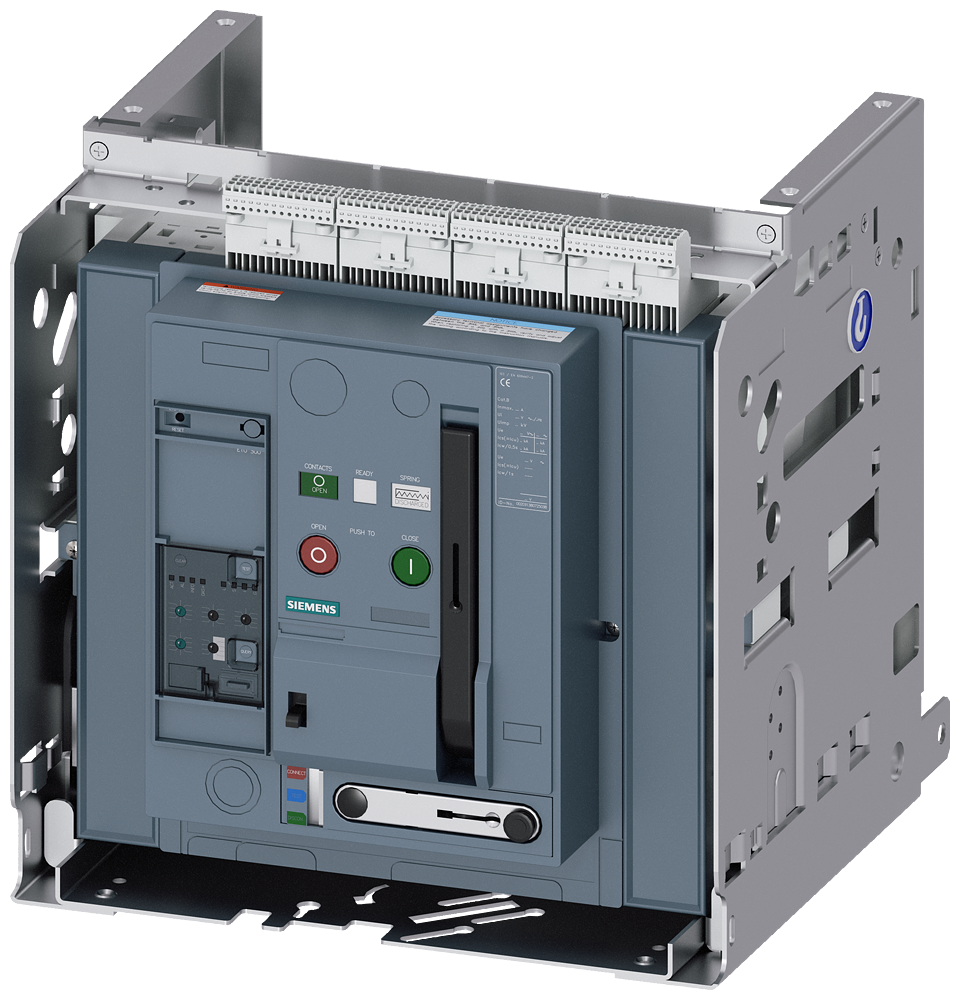

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 2 DE 3WA12323AB617DA3-ZC01R50T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA12323AB617DA3-ZC01R50T40 é um componente fundamental para proteção e manobra de circuitos elétricos em ambientes de automação industrial, garantindo seletividade e confiabilidade na distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3WA12323AB617DA3-ZC01R50T40
• Fabricante: Siemens
• Tipo: Disjuntor de Caixa Moldada (MCCB)
• Montagem: Extraível com Quadro-Guia
• Norma: IEC 60947-2
• Tamanho da Estrutura: 2
• Corrente Nominal de Operação (In): 320 A
• Tensão Nominal de Operação (Ue): 690 Vca
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Nominal de Suporte de Impulso (Uimp): 8 kV
• Capacidade de Interrupção em Curto-Circuito (Icu): 55 kA a 400 Vca
• Capacidade de Interrupção em Curto-Circuito (Ics): 55 kA a 400 Vca
• Número de Polos: 3P
• Unidade de Disparo: Eletrônica, tipo ETU320M, funcionalidade LSI (Long time, Short time, Instantaneous)
• Faixa de Ajuste da Unidade de Disparo:
  • Proteção de Longa Duração (Ir): 0,4 a 1,0 x In
  • Proteção de Curta Duração (Isd): 1,5 a 10 x Ir
  • Proteção Instantânea (Ii): 1,5 a 12 x In ou OFF
• Conexão: Terminais de parafuso frontais
• Grau de Proteção (IP): IP20 (com terminais cobertos)
• Temperatura Ambiente de Operação: -25°C a +70°C
• Durabilidade Elétrica: 8.000 ciclos de operação
• Durabilidade Mecânica: 20.000 ciclos de operação
• Dimensões (AxLxP): Aproximadamente 280 x 140 x 115 mm (somente disjuntor)
• Características Adicionais: Inclui indicadores de status e interface para comunicação com sistemas de gerenciamento de energia

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais e secundários, proteção de motores de grande porte (com coordenação adequada), proteção de transformadores, manobra de cargas em sistemas de distribuição elétrica.
• Painéis Elétricos: Usado em painéis de distribuição, Centros de Controle de Motores (CCM) e quadros gerais de baixa tensão (QGBT).
• Uso Específico: Devido ao design extraível, facilita a manutenção e substituição sem interrupção prolongada no sistema.
• Setores: Manufatura, energia e utilidades, petroquímico, mineração, infraestrutura, metalurgia, papel e celulose.
