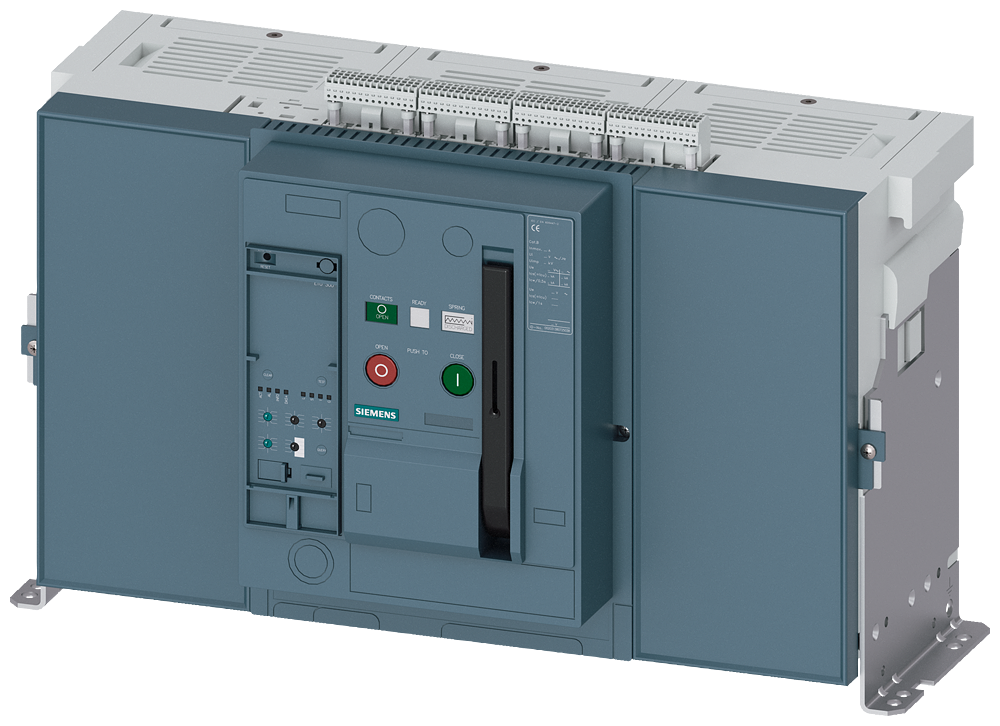

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13505AB018EA4-ZS07T40 SIEMENS

O disjuntor de potência 3WA13505AB018EA4-ZS07T40 Siemens é um dispositivo de proteção elétrica projetado para gerenciar e interromper correntes em sistemas de alta potência, essencial para a segurança e a operação eficiente de plantas industriais em aplicações de automação.

DETALHES TÉCNICOS

• Modelo: 3WA13505AB018EA4-ZS07T40
• Tipo: Disjuntor de Potência
• Montagem: Fixa
• Norma de conformidade: IEC 60947-2
• Tamanho da Estrutura: 3
• Número de polos: 3
• Corrente nominal (In): 500 A
• Faixa de ajuste de sobrecarga: Ajustável de 0,5 a 1,0 x In
• Capacidade de interrupção em curto-circuito (Icu): 55 kA a 400 V CA
• Tensão operacional nominal (Ue): 400/690 V CA
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão de impulso nominal (Uimp): 8 kV
• Frequência operacional: 50/60 Hz
• Unidade de disparo: Eletrônica, com proteção contra sobrecarga, curto-circuito de tempo prolongado e curto-circuito instantâneo.
• Potência dissipada máxima por polo: 15 W
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção: IP20 (terminal), IP30 (caixa)
• Vida elétrica: 4.000 ciclos de operação
• Vida mecânica: 10.000 ciclos de operação
• Conexão: Terminais de parafuso para cabos de até 300 mm²
• Dimensões (AxLxP): Aproximadamente 278 x 140 x 145 mm

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos em painéis de distribuição de média e baixa tensão, proteção de motores, geradores e transformadores, proteção de equipamentos elétricos de grande porte.
• Sistemas de distribuição de energia: Subestações de energia, centros de controle de motores (MCCs).
• Setores: Indústria pesada, energia e utilidades, mineração, siderurgia, petroquímica, centros de dados, infraestrutura.
