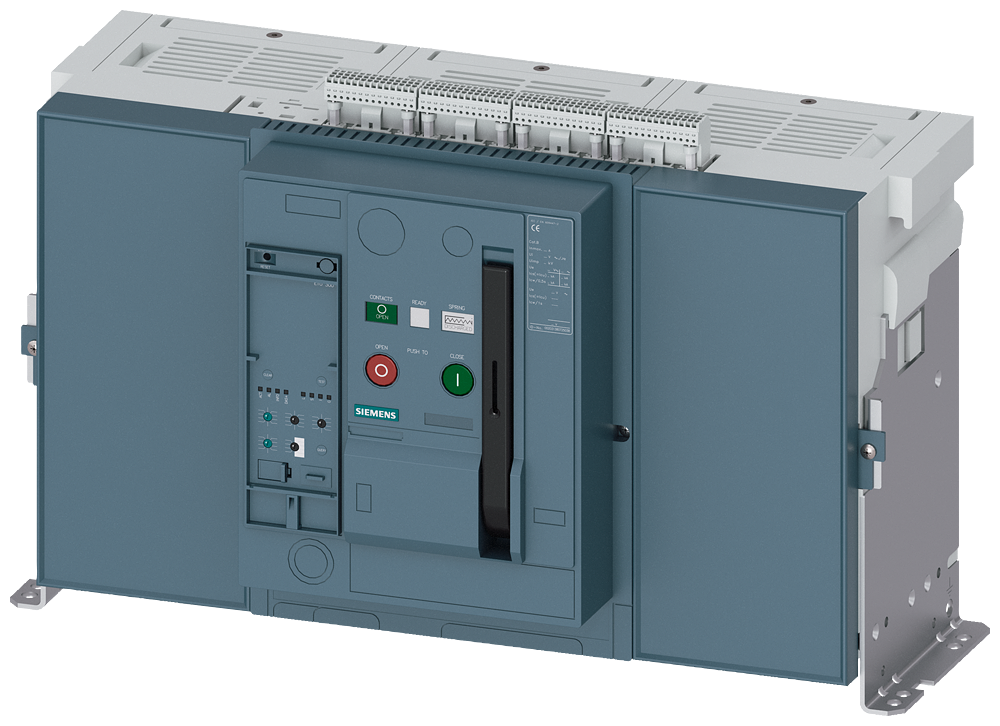

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13405AB024AA0 SIEMENS

O Disjuntor de Potência 3WA13405AB024AA0 é um componente fundamental para a segurança e controle em sistemas de automação industrial. Projetado para proteção de circuitos elétricos, garante a continuidade operacional através da detecção e interrupção de sobrecargas e curtos-circuitos, elevando a confiabilidade das instalações.

DETALHES TÉCNICOS

• Modelo: 3WA13405AB024AA0
• Tipo: Disjuntor de Potência, montagem fixa
• Padrão: IEC 60947-2
• Tamanho da Estrutura: 3
• Corrente Nominal (In): 400 A
• Tensão Nominal de Isolamento (Ui): 1000 V
• Tensão Nominal de Operação (Ue): Até 690 V AC
• Capacidade de Interrupção de Curto-Circuito (Icu): 50 kA a 400 V AC
• Controle: Eletrônico
• Número de Polos: 3
• Categoria de Utilização: A
• Perdas de Potência: Aproximadamente 45 W a 400 A
• Vida Elétrica: 6.000 ciclos de operação a 400 A, 400 V
• Vida Mecânica: 15.000 ciclos de operação
• Faixa de Temperatura de Operação: -25 °C a +70 °C
• Dimensões (AxLxP): 280 mm x 140 mm x 150 mm (aproximado)
• Peso: Aproximadamente 9,5 kg
• Material da carcaça: Plástico termoendurecível de alta resistência

APLICAÇÕES E SETORES

• Proteção de Alimentadores: Disjuntor para proteção de linhas de alimentação principais e secundárias.
• Proteção de Motores: Acionamentos de motores de grande porte, como motores de 200 kW (271,92 CV).
• Proteção de Transformadores: Esquemas de proteção para transformadores de 250 kVA.
• Distribuição Elétrica: Quadros de distribuição de energia em painéis industriais.
• Setores: Manufatura, energia eólica, tratamento de água, portos e logística, mineração, siderurgia.
