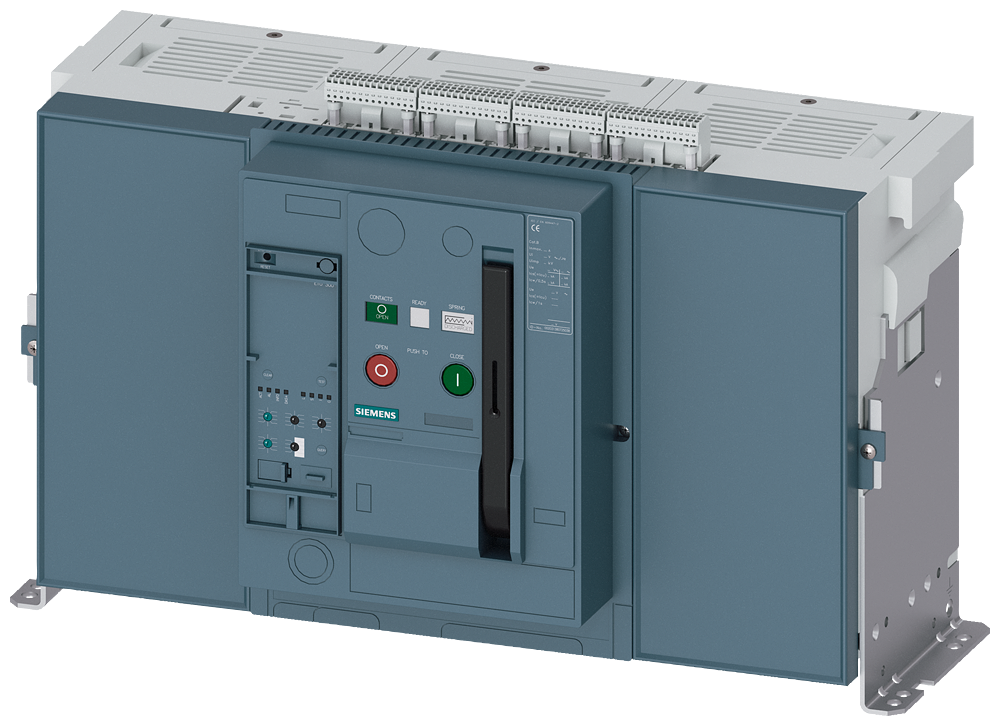

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13405AB028EA4-ZS07 SIEMENS

O Disjuntor de Potência de Montagem Fixa Siemens 3WA13405AB028EA4-ZS07, conforme a norma IEC 60947-2, representa uma solução robusta para a proteção de instalações elétricas em automação industrial. Este dispositivo de alta capacidade assegura a segurança operacional de redes de distribuição e sistemas de controle, garantindo a continuidade de processos críticos.

DETALHOS TÉCNICOS

• Modelo: 3WA13405AB028EA4-ZS07
• Padrão: IEC 60947-2
• Tipo: Disjuntor de Potência, Montagem Fixa
• Tamanho da Estrutura: 3
• Número de Polos: 3P
• Corrente Nominal (In): 4000 A
• Tensão Nominal de Operação (Ue): 690 V AC
• Capacidade de Interrupção de Curto-Circuito (Icu): 85 kA a 400 V AC, 65 kA a 690 V AC
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga e curto-circuito
• Faixa de Ajuste da Unidade de Disparo (Ir): Ajustável, geralmente de 0,4 a 1,0 In
• Potência Dissipada: Aproximadamente 1200 W para a corrente nominal (considerando perdas típicas e fatores de potência)
• Dimensões (AxLxP): Varia dependendo da configuração exata, tipicamente 400 mm x 300 mm x 250 mm
• Grau de Proteção (IP): IP20 (terminal), IP30 (face frontal com tampa)
• Vida Útil Mecânica: 10.000 operações
• Vida Útil Elétrica: 4.000 operações a plena carga
• Frequência de Operação: 50/60 Hz
• Temperatura de Operação: -25 °C a +70 °C
• Conexão: Terminais especiais para alta corrente
• Certificações: CE, KEMA (em conformidade com IEC 60947-2)
• Potência máxima em carga: Aproximadamente 4.8 MW (6.520,3 CV) a 690 V considerando fator de potência unitário

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, barramentos de distribuição, grandes motores elétricos, bancos de capacitores industriais, e transformadores de potência.
• Setores: Geração e Transmissão de Energia, Indústria Pesada, Petroquímica, Mineração, Siderurgia, Centros de Dados, Infraestrutura Portuária e Aeroportuária.
