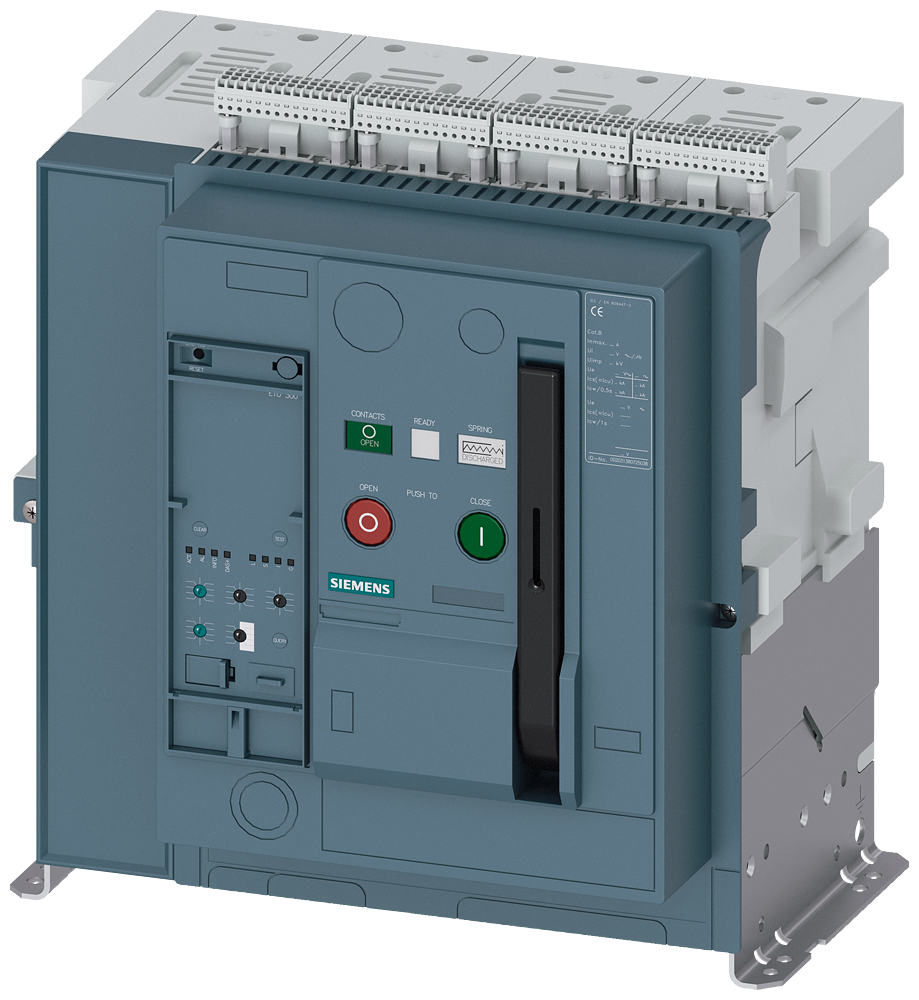

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 4 POLOS P 3WA11202AB124EA4-ZK06S07S55T40 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA11202AB124EA4-ZK06S07S55T40 é um componente essencial para a proteção de instalações elétricas em ambientes de automação industrial, projetado para oferecer segurança e confiabilidade em sistemas de baixa tensão. Sua conformidade com a norma IEC 60947-2 assegura desempenho robusto e proteção eficaz contra sobrecargas e curtos-circuitos, contribuindo para a continuidade operacional de processos críticos e a integridade de equipamentos industriais.

DETALHES TÉCNICOS

• Modelo: 3WA1120-2AB12-4EA4-ZK06+S07+S55+T40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Norma: IEC 60947-2
• Número de polos: 4
• Corrente nominal (In): 200 A
• Capacidade de interrupção em curto-circuito (Icu): 55 kA em 400 V CA
• Tensão operacional nominal (Ue): Até 690 V CA
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Faixa de ajuste de sobrecarga: 0,4...1,0 x In (ajustável)
• Unidade de disparo: Eletrônica (LSIG) com proteção de sobrecarga (L), proteção de curto-circuito de tempo curto (S), proteção de curto-circuito instantânea (I) e proteção contra falha de aterramento (G)
• Potência de dissipação por polo: Aproximadamente 5,4 W a In (total de 21,6 W para 4 polos)
• Vida elétrica: 10.000 ciclos de operação em carga nominal
• Vida mecânica: 25.000 ciclos de operação
• Temperatura ambiente de operação: -25 °C a +70 °C
• Dimensões (AxLxP): Aproximadamente 280 mm x 185 mm x 100 mm
• Montagem: Painel, fixada
• Grau de proteção: IP20 com terminais protegidos
• Peso: Aproximadamente 4,5 kg

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e de ramificação em instalações industriais, painéis de distribuição de energia, centros de controle de motores (CCM) e linhas de produção
• Sistemas de gerenciamento de energia: integração em infraestruturas para otimização do consumo e segurança elétrica
• Ambientes com alta exigência de confiabilidade: processos contínuos que demandam proteção precisa e rápida interrupção de falhas
• Setores: manufatura, energia e utilidades, infraestrutura, petroquímico, farmacêutico, mineração, portos e aeroportos
