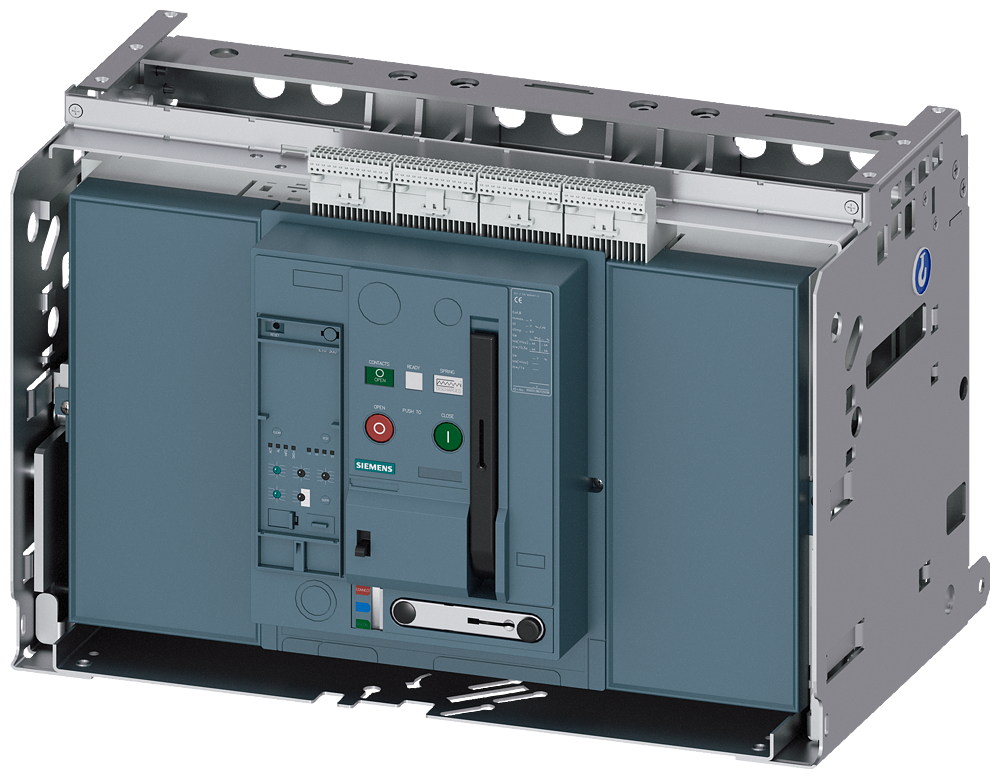

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13505AC617DA3-ZT40 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WA13505AC617DA3-ZT40 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança de equipamentos e a continuidade operacional em sistemas de automação industrial através de seccionamento confiável e proteção contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: 3WA13505AC617DA3-ZT40
• Norma de referência: IEC 60947-2
• Tipo de disjuntor: Disjuntor de caixa moldada extraível
• Tamanho da estrutura: 3
• Número de polos: 3P
• Corrente nominal (In): 500 A
• Tensão operacional nominal (Ue): Até 690 V AC
• Capacidade de interrupção em curto-circuito (Icu): 55 kA a 400 V AC
• Capacidade de interrupção de serviço em curto-circuito (Ics): 50 kA a 400 V AC
• Classe de isolamento: II
• Unidade de disparo: Eletrônica, ajustável
• Faixa de ajuste de sobrecarga (Ir): 0,4 a 1,0 x In
• Funções de proteção: Sobrecarga (longa duração), curto-circuito (curta duração), curto-circuito instantâneo
• Mecanismo de acionamento: Manual, com alavanca
• Instalação: Quadro-guia para montagem em painel
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção (frontal): IP20
• Potência dissipada máxima: Aproximadamente 50 W
• Conectividade: Terminais de parafuso para barramentos ou cabos
• Material da caixa: Poliamida reforçada com fibra de vidro
• Vida elétrica: 10.000 ciclos de operação a corrente nominal
• Vida mecânica: 20.000 ciclos de operação
• Peso aproximado: 8,5 kg
• Dimensões (AxLxP): 280 mm x 180 mm x 120 mm (valores aproximados)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de alimentação principais e seletivas em painéis de distribuição de média e baixa tensão, proteção de motores de alta potência (até 250 kW, 340 CV), sistemas de automação de processos, infraestrutura de data centers.
• Setores: Manufatura, energia e utilidades, infraestrutura predial, indústria pesada, mineração, petroquímica, siderurgia.
