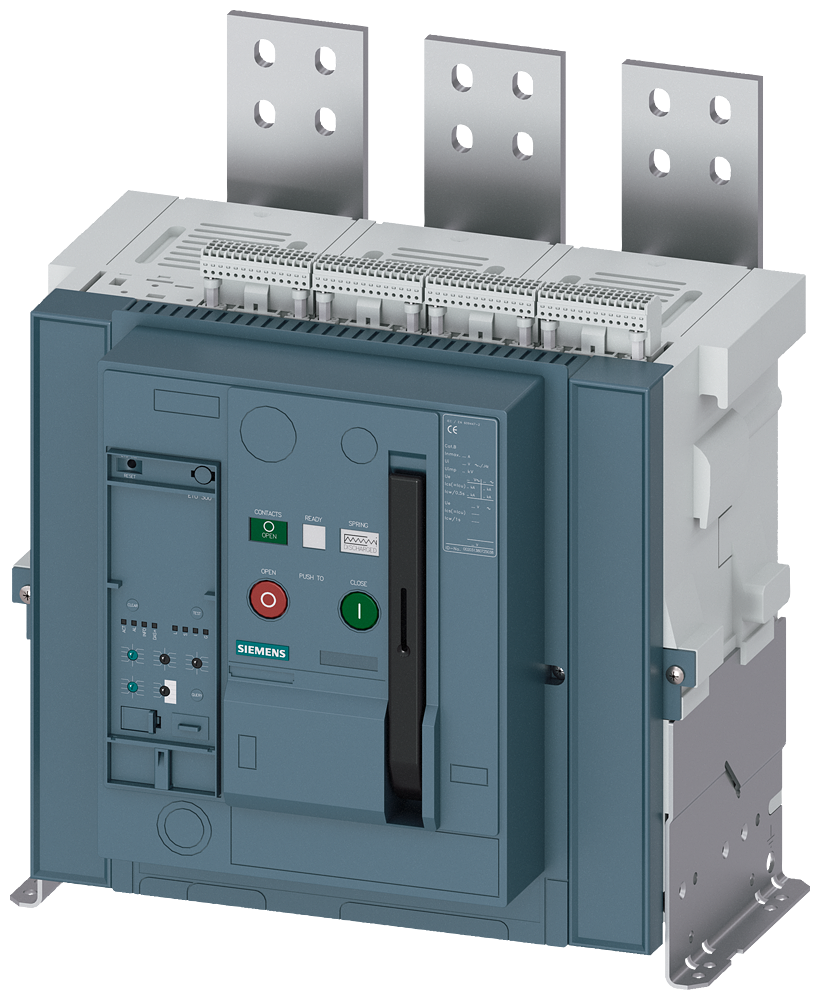

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 2 3WA12205AB034EQ0-ZB10 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA12205AB034EQ0-ZB10 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança e a continuidade operacional através de sua capacidade de interrupção em conformidade com a norma IEC 60947-2.

DETALHES TÉCNICOS

• Modelo: 3WA12205AB034EQ0-ZB10
• Tipo: Disjuntor de Potência
• Pólos: 3P (Tripolar)
• Corrente Nominal (In): 2000 A
• Tensão Nominal de Operação (Ue): 690 V AC
• Tensão Nominal de Isolação (Ui): 1000 V AC
• Tensão Nominal de Impulso (Uimp): 8 kV
• Capacidade de Interrupção de Curto-Circuito (Icu): 80 kA a 400 V AC
• Capacidade de Interrupção de Curto-Circuito (Ics): 80 kA a 400 V AC (100% de Icu)
• Faixa de Configuração da Unidade de Disparo (Ir): 800 - 2000 A (ajustável)
• Tipo de Unidade de Disparo: Eletrônica (LSIT - Long-Time, Short-Time, Instantaneous, Earth-Fault)
• Montagem: Fixa
• Dimensões (AxLxP): Aproximadamente 470 mm x 280 mm x 260 mm (considerando o tamanho da estrutura 2)
• Vida Elétrica: Mínimo 10.000 operações
• Vida Mecânica: Mínimo 20.000 operações
• Temperatura de Operação: -25 °C a +70 °C
• Conformidade: IEC 60947-2
• Potência dissipada por polo (a In): 60 W
• Potência total dissipada (3P a In): 180 W (0,24 CV)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais, barramentos, transformadores de grande porte e motores de alta potência em plantas industriais.
• Infraestrutura: subestações, centros de distribuição de energia, painéis de controle e proteção em plantas de grande porte.
• Setores: siderurgia, mineração, petroquímica, geração e distribuição de energia, indústria naval, automotiva.
