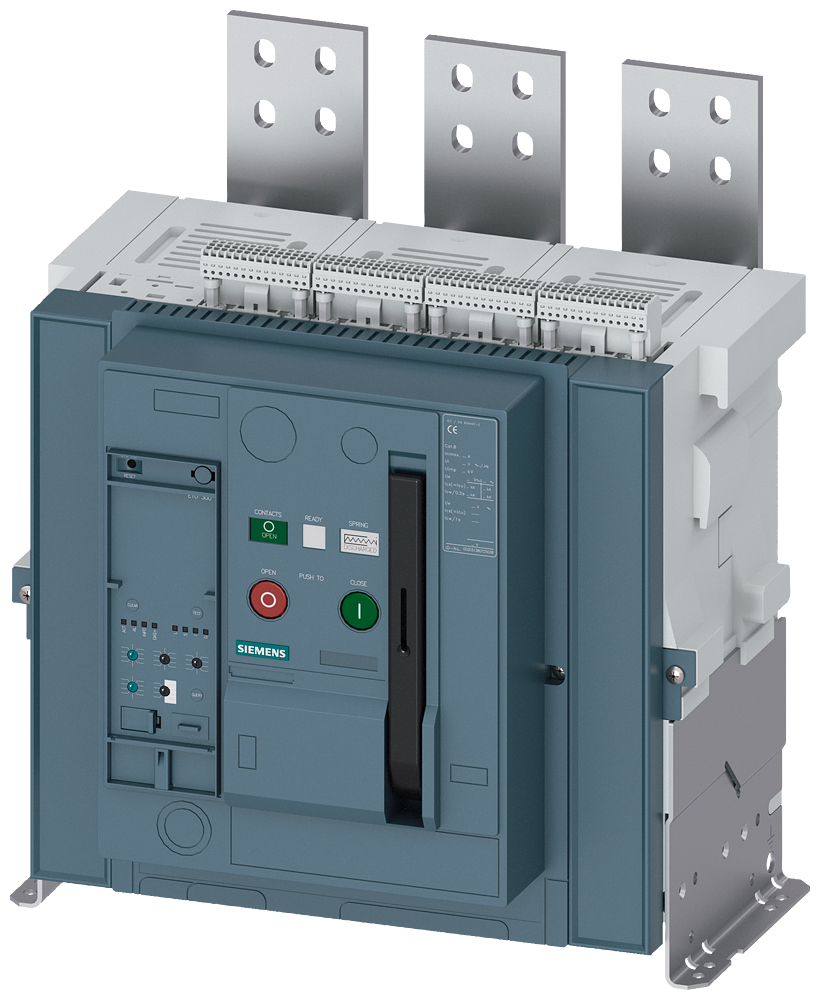

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 2 3WA12205AB034EQ0-ZB16 SIEMENS

O Disjuntor de Potência 3WA12205AB034EQ0-ZB16 é um dispositivo de proteção elétrica robusto, projetado para garantir a segurança e a continuidade operacional em sistemas de automação industrial, protegendo circuitos contra sobrecargas e curtos-circuitos com alta precisão e confiabilidade. Sua construção atende aos rigorosos padrões da norma IEC 60947-2, fundamental para aplicações industriais exigentes.

DETALHES TÉCNICOS

• Modelo: 3WA12205AB034EQ0-ZB16
• Fabricante: Siemens
• Tipo: Disjuntor de Potência
• Instalação: Montagem fixa
• Padrão: IEC 60947-2
• Tamanho da Estrutura: 2
• Número de Polos: 3
• Corrente Nominal Contínua (In): 200 A
• Tensão Nominal de Isolamento (Ui): 1000 V CA
• Tensão Nominal de Operação (Ue): 690 V CA
• Frequência Nominal: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 50 kA a 400 V CA
• Disparador: Eletrônico, tipo de proteção LSI (Sobrecarga de Longo Tempo, Curto Tempo e Instantânea)
• Faixa de Ajuste da Corrente de Sobrecarga (Ir): 0,4 a 1 vezes a corrente nominal
• Faixa de Ajuste da Corrente de Curto-Circuito de Curto Tempo (Isd): 1,5 a 10 vezes a corrente nominal
• Faixa de Ajuste da Corrente de Curto-Circuito Instantânea (Ii): 1,5 a 12 vezes a corrente nominal
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 10.000 ciclos de operação
• Vida Mecânica: 20.000 ciclos de operação
• Conexão: Terminais M10 para cabos de até 150 mm²
• Consumo de Potência do Disparador Eletrônico: < 5 W
• Potência Dissipada por Polo: 15 W (total 45 W para 3 polos)
• Potência Máxima Suportada: Aproximadamente 138 kW (187,6 CV) para redes de 400 V

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos, transformadores, painéis de distribuição de energia, máquinas e equipamentos em geral
• Subestações elétricas: Proteção de circuitos de média e baixa tensão
• Instalações industriais complexas: Onde a continuidade do processo é crítica
• Infraestrutura: Centros de dados, edifícios comerciais e hospitalares
• Setores: Manufatura, energia, mineração, transportes, químico e petroquímico, saneamento
