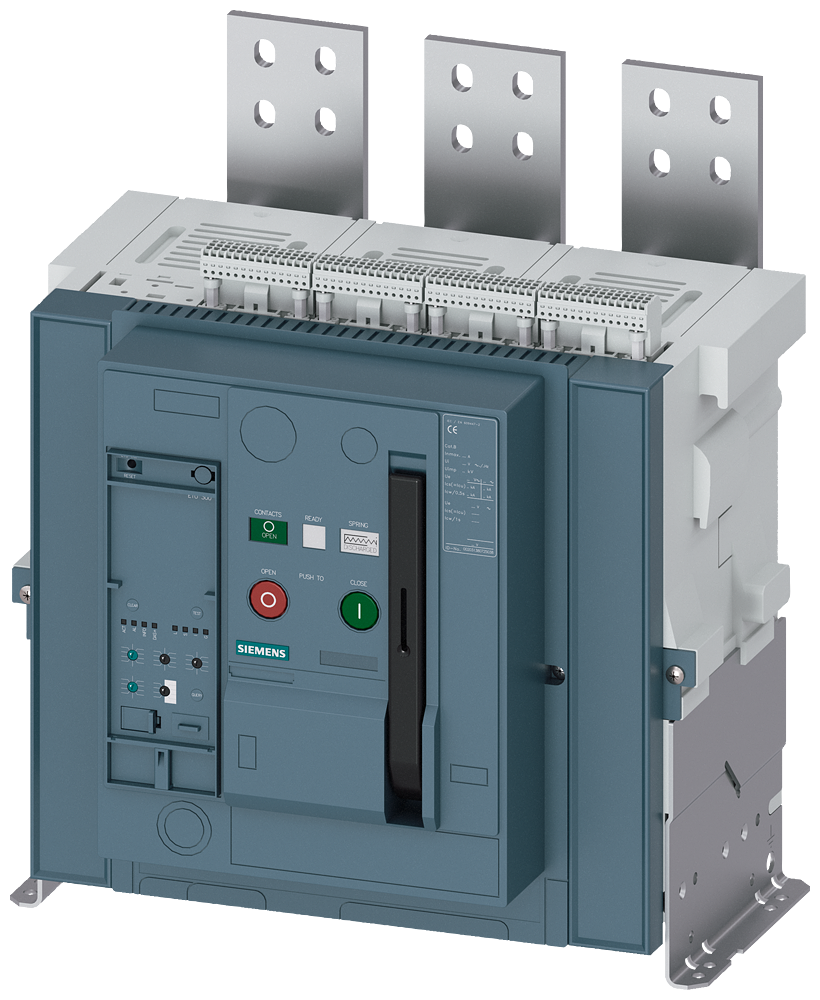

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 2 3WA12205AB034EQ0 SIEMENS

O Disjuntor de Potência de Montagem Fixa Siemens 3WA12205AB034EQ0 é um componente essencial para a proteção e controle de circuitos elétricos em plantas industriais, garantindo a segurança operacional e a integridade de equipamentos em sistemas de distribuição de energia de baixa tensão. Sua conformidade com a norma IEC 60947-2 assegura desempenho robusto em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WA12205AB034EQ0
• Tipo: Disjuntor de Potência
• Montagem: Fixa
• Padrão: IEC 60947-2
• Tamanho da Estrutura: 2
• Corrente nominal (In): 2000 A
• Número de Polos: 3
• Tensão nominal de isolamento (Ui): 1000 V CA
• Tensão nominal de operação (Ue): 690 V CA
• Frequência nominal: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu) a 400 V CA: 65 kA
• Capacidade de interrupção em curto-circuito (Ics) a 400 V CA: 65 kA
• Liberação: Eletrônica, com funções de proteção contra sobrecarga de longa duração (L), curto-circuito de curta duração (S), curto-circuito instantâneo (I) e falha de terra (G)
• Ajuste de corrente de sobrecarga (Ir): 0,4 a 1 vezes In
• Potência dissipada máxima por polo: 150 W
• Classe de proteção (IP): IP20 com tampas terminais
• Dimensões (AxLxP): Aproximadamente 500 mm x 300 mm x 250 mm
• Temperatura ambiente de operação: -25 °C a +70 °C
• Material: Invólucro termoplástico resistente a impactos e componentes de cobre/prata nas conexões
• Vida elétrica: 10.000 ciclos de operação (carga nominal)
• Vida mecânica: 15.000 ciclos de operação

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de distribuição em quadros de baixa tensão, proteção de transformadores de potência, generadores industriais, grandes motores (até 1 MW ou 1359,62 CV), e linhas de alimentação de quadros de distribuição secundários.
• Infraestrutura: Centros de dados, edifícios comerciais e hospitalares de grande porte.
• Setores: Geração e distribuição de energia, indústria pesada (siderurgia, cimento), mineração, petroquímica, automotiva, indústria alimentícia e de bebidas, indústria aeroespacial, fabricação de papel e celulose.
