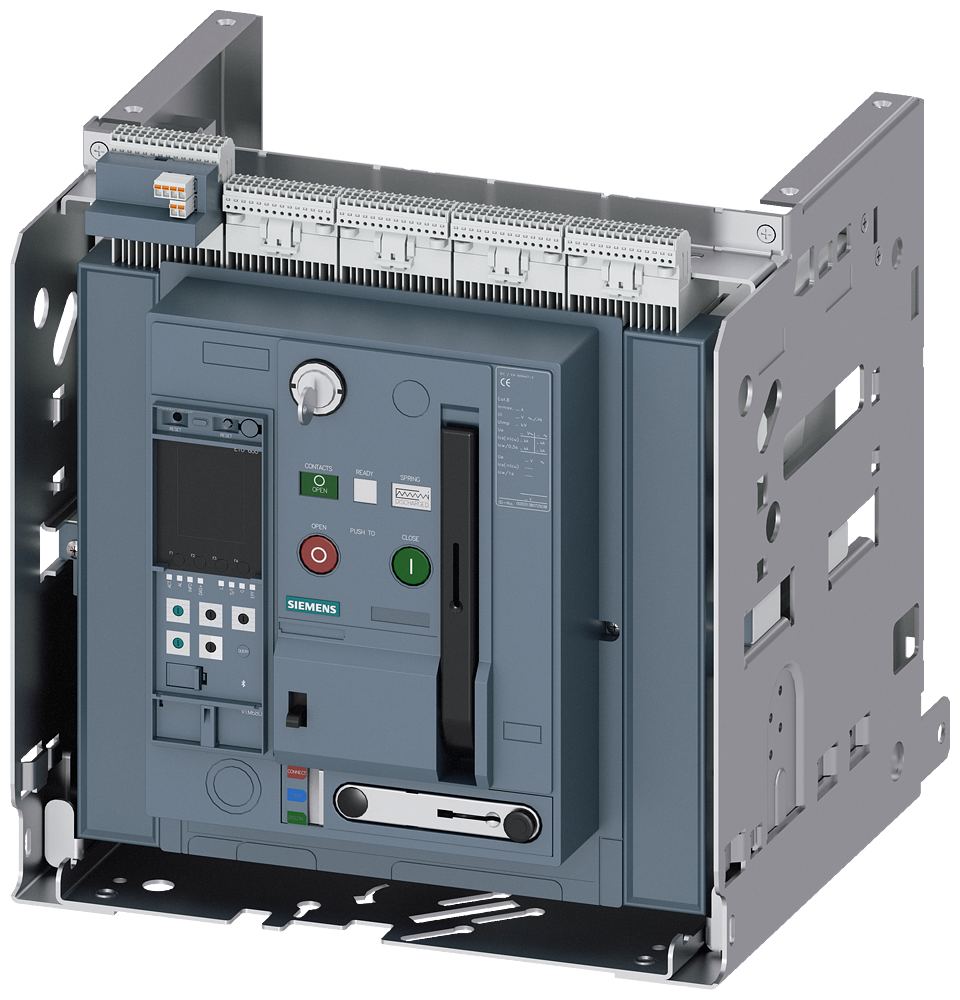

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12203EG645BA1-ZB08C01S07 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WA é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança e a continuidade operacional em sistemas de distribuição de energia. Sua função principal é proteger circuitos contra sobrecargas e curtos-circuitos, fundamentais em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WA1220
• Tipo: Extraível Quadro-Guia com Mecanismo de Avanço Rotativo
• Pólos: 3
• Corrente Nominal (In): 2000 A
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Nominal de Operação (Ue): 690 V
• Tensão Suportável de Impulso (Uimp): 12 kV
• Frequência: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 66 kA a 400 V, 55 kA a 690 V
• Seletividade de Interrupção de Curto-Circuito (Ics): 66 kA a 400 V, 55 kA a 690 V
• Unidade de Disparo: Eletrônica ETU760 (LSI) com medição de corrente e tensão, e medição de energia e potência (30 kW = 40,79 CV)
• Faixa de Ajuste da Unidade de Disparo:
  • Proteção de sobrecarga (L): 0,4 a 1 In
  • Proteção de curto-circuito de curta duração (S): 1,5 a 10 In
  • Proteção de curto-circuito instantânea (I): 2 a 12 In
• Conectividade: Interface de comunicação Modbus TCP
• Padrão: IEC 60947-2
• Dimensões (AxLxP): 435 mm x 320 mm x 240 mm
• Montagem: Extraível para instalação em quadro-guia
• Temperatura de Operação: -25 °C a +70 °C
• Grau de Proteção: IP20

APLICAÇÕES E SETORES

• Aplicações:
  • Proteção em entradas de energia principais
  • Subestações elétricas industriais
  • Distribuição de energia em painéis elétricos de grande porte
  • Centros de controle de motores (CCM)
• Setores:
  • Indústria pesada: Aço, mineração, cimento
  • Infraestrutura: Centros de dados, aeroportos, hospitais
  • Energia: Geração, transmissão e distribuição
  • Manufatura: Linhas de montagem automatizadas, processos de produção contínua
  • Químico e petroquímico: Controle de processos críticos
