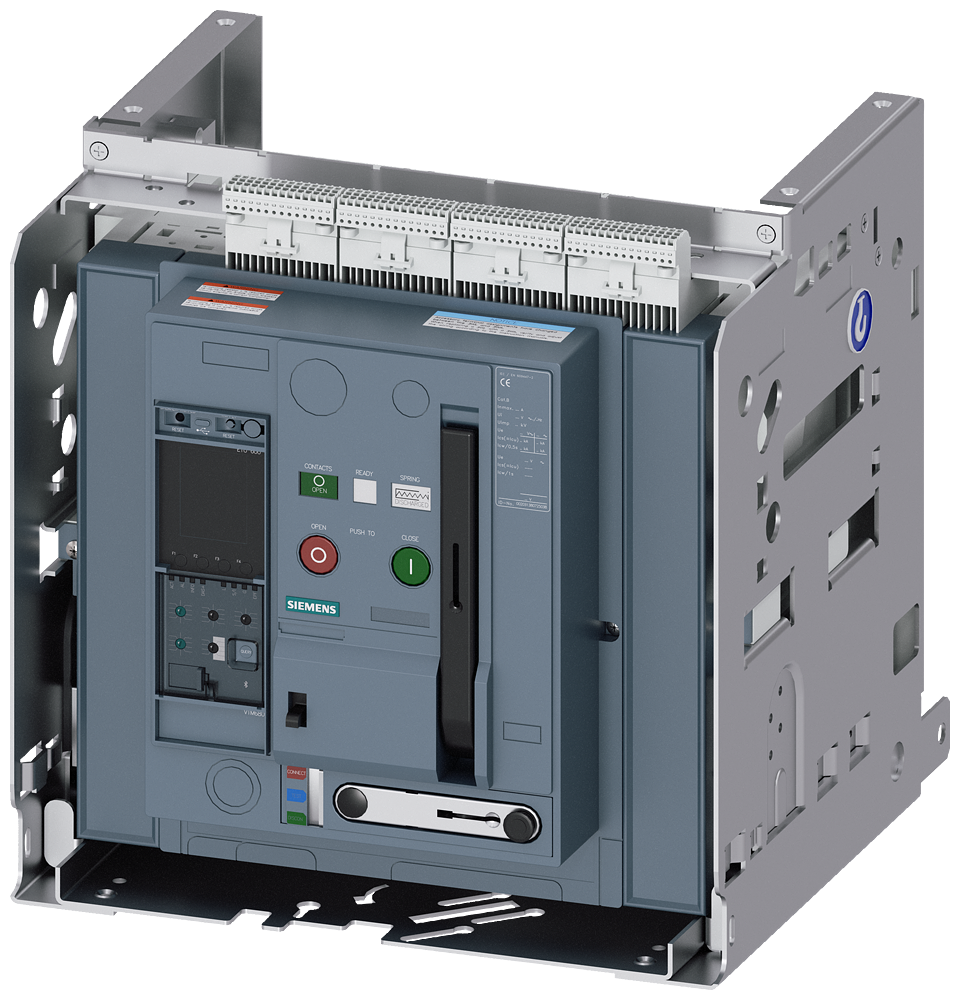

O Disjuntor Extraível Siemens 3WA12323AE341AA4-ZK06, conforme a norma IEC 60947-2, é um dispositivo de proteção elétrica para sistemas de automação industrial.
Projetado para garantir a segurança de instalações e equipamentos contra sobrecargas e curtos-circuitos, este componente é crucial para a manobra e proteção em quadros elétricos de média e grande porte,
assegurando a continuidade operacional e a integridade de ativos industriais em ambientes exigentes.
DETALHES TÉCNICOS
- Modelo: 3WA12323AE341AA4-ZK06
- Tipo: Disjuntor Extraível
- Padrão: IEC 60947-2
- Tamanho do frame: Tamanho 2
- Número de polos: 3 polos
- Corrente Nominal (In): 3200 A
- Tensão Nominal de Isolação (Ui): 1000 V
- Tensão Nominal de Suporte de Impulso (Uimp): 12 kV
- Capacidade de Interrupção de Curto-Circuito (Icu): 100 kA a 400 V CA
- Liberação: Eletrônica
- Funções de Proteção: Proteção contra sobrecarga (L), proteção contra curto-circuito (S, I)
- Conexão: Terminal traseiro
- Dimensões (A x L x P): Aproximadamente 560 mm x 320 mm x 300 mm (dados de referência, podem variar ligeiramente)
- Peso: Aproximadamente 70 kg (dado de referência, pode variar ligeiramente)
- Classe de Proteção IP: IP20 (terminal traseiro), IP00 (frente com cobertura)
- Potência Dissipada: Aproximadamente 450 W (0,61 CV) por polo em In (dado de referência)
- Temperatura de Operação: -25 °C a +70 °C
- Certificações: CE, ENA (conforme aplicável)
- Opções: ZK06 (módulos adicionais ou configurações especiais)
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos de distribuição principais, entrada de painéis de baixa tensão, sistemas de geração de energia, proteção de grandes motores (quando apropriado) e transformadores.
- Ambientes: Quadros de distribuição de energia, centros de controle de motores (CCM's), subestações industriais e sistemas de alimentação ininterrupta (UPS).
- Setores: Geração e Distribuição de Energia, Petroquímico, Siderúrgico, Mineração, Infraestrutura e Construção Civil, Data Centers, Transporte.
