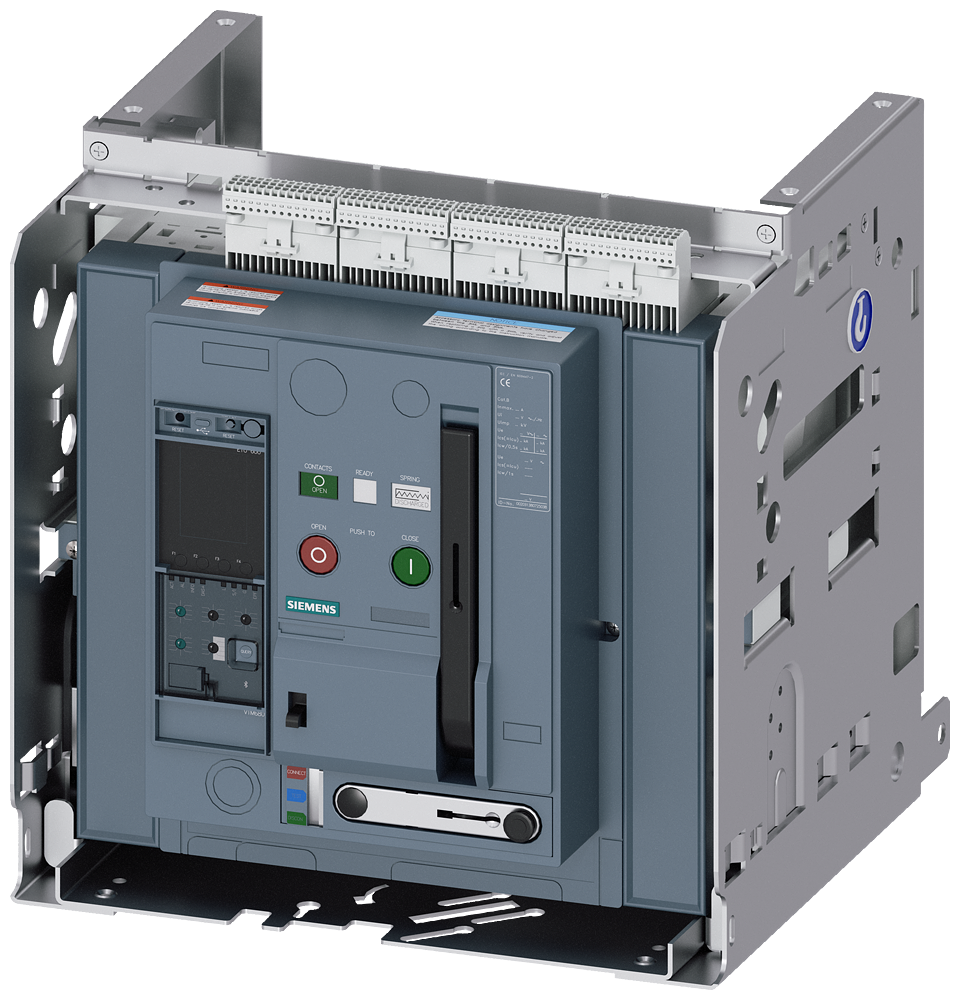

O Disjuntor Extraível em Quadro-Guia da Siemens, modelo 3WA12323AF347DD3-ZR30R50S07, é projetado para proteção de circuitos elétricos em ambientes industriais,
garantindo segurança e confiabilidade na interrupção de sobrecargas e curtos-circuitos em sistemas de potência, em conformidade com a norma IEC 60947-2.
DETALHES TÉCNICOS
- Modelo: 3WA12323AF347DD3-ZR30R50S07
- Tipo: Disjuntor Extraível em Quadro-Guia
- Norma: IEC 60947-2
- Número de Polos: 3
- Tamanho: 2
- Corrente Nominal (In): 3200 A
- Tensão Nominal de Operação (Ue): 690 V AC
- Capacidade de Interrupção Máxima (Icu) a 400 V AC: 100 kA
- Tensão Nominal de Isolamento (Ui): 1000 V
- Frequência: 50/60 Hz
- Método de Operação: Manual ou motorizado (dependendo da configuração)
- Unidade de Disparo: Eletrônica, com proteção contra sobrecarga, curto-circuito de curta duração e curto-circuito instantâneo.
- Ajustes de Proteção:
- Proteção de sobrecarga (IR): ajustável de 0,4 a 1,0 x In
- Proteção de curto-circuito de curta duração (ISD): ajustável de 1,5 a 10 x IR
- Proteção de curto-circuito instantâneo (II): ajustável de 2 a 15 x In
- Conectividade: Terminais para barramentos
- Montagem: Extraível em quadro-guia
- Grau de Proteção (IP): IP20 (com tampas adequadas)
- Vida Elétrica: 8.000 ciclos (a In)
- Potência Dissipada Máxima: 150 W (0,20 CV)
APLICAÇÕES E SETORES
- Aplicações: Proteção de alimentadores principais, subestações, grupos geradores, grandes motores elétricos, sistemas de distribuição de energia em painéis de média e alta potência, instalações de energia renovável.
- Setores: Geração e distribuição de energia, indústria pesada (siderurgia, cimento), mineração, petroquímica, automotivo, centros de dados, infraestrutura de transporte.
Aviso: Gerado por IA.
