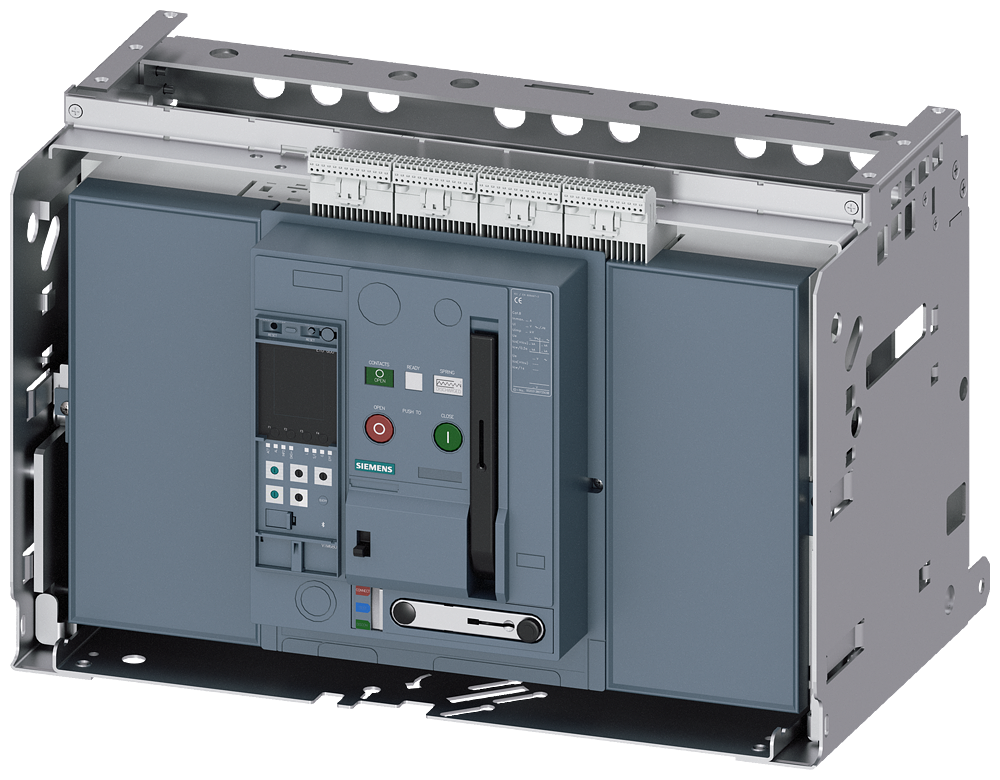

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13405AF324EQ4-ZS07T40 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WA13405AF324EQ4-ZS07T40 é um componente essencial para a proteção e controle de circuitos elétricos em ambientes industriais, garantindo segurança operacional e alta disponibilidade em sistemas de distribuição de energia. A conformidade com a norma IEC 60947-2 assegura seu desempenho e confiabilidade em aplicações exigentes.

DETALHES TÉCNICOS

• Modelo: 3WA13405AF324EQ4-ZS07T40
• Tipo: Disjuntor de caixa moldada extraível
• Norma: CEI 60947-2 (IEC 60947-2)
• Número de polos: 3
• Tamanho da estrutura: 3
• Corrente Nominal (In): 400 A
• Tensão Nominal de Operação (Ue): 690 V AC
• Tensão Nominal de Isolamento (Ui): 1000 V
• Capacidade de Interrupção de Curto-Circuito (Icu): 50 kA a 400 V AC
• Poder de ruptura nominal de serviço (Ics): 100 % de Icu
• Unidade de disparo: Eletrônica, com proteção contra sobrecarga (L), curto-circuito de tempo prolongado (S) e curto-circuito instantâneo (I)
• Faixa de ajuste de sobrecarga: 0,4 a 1,0 x In
• Faixa de ajuste de curto-circuito de tempo prolongado: 1,5 a 10 x In
• Faixa de ajuste de curto-circuito instantâneo: 2 a 13 x In
• Conexão: Extraível para montagem em quadro-guia
• Potência dissipada máxima: 40 W
• Vida útil elétrica: 4000 ciclos
• Vida útil mecânica: 10000 ciclos
• Faixa de temperatura ambiente para operação: -20 °C a 70 °C
• Peso aproximado: 15,5 kg

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos de grande porte, alimentadores de energia, subestações, painéis de controle e distribuição.
• Proteção de circuitos: Sobrecargas, curto-circuitos e falhas de fase em sistemas elétricos industriais.
• Setores: Geração e distribuição de energia, indústria siderúrgica, нефтехимиica, portos e terminais, infraestrutura.
