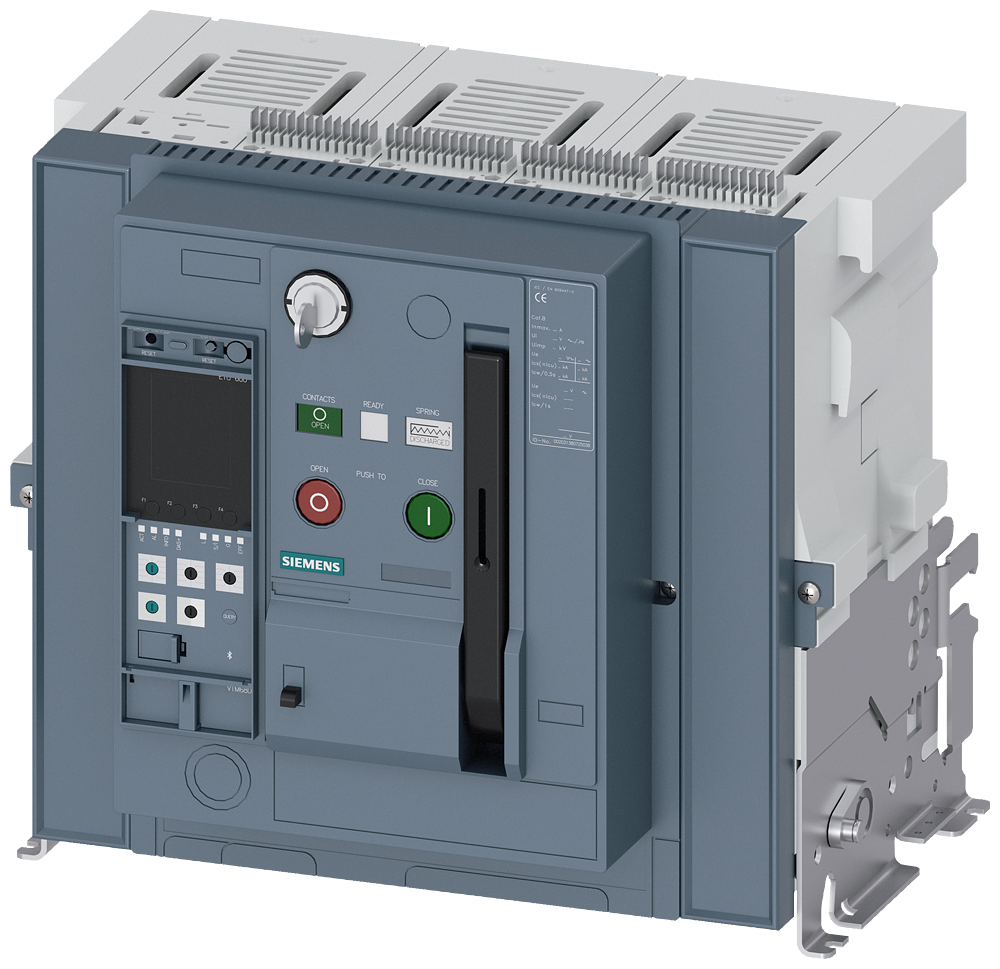

DISJUNTOR EXTRAÍVEL SEM QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12205AF308EA4-ZB16 SIEMENS

O Disjuntor Extraível sem Quadro-Guia da Siemens, modelo 3WA12205AF308EA4-ZB16, oferece proteção robusta e flexibilidade para sistemas de distribuição de energia em ambientes industriais, garantindo a segurança e a continuidade operacional de equipamentos e instalações conforme a norma IEC 60947-2.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor de caixa moldada
• Modelo: 3WA12205AF308EA4-ZB16
• Norma de Fabricação: IEC 60947-2
• Configuração: Extraível, sem quadro-guia
• Número de Polos: 3
• Tamanho: 2
• Corrente Nominal (In): 2000 A
• Tensão Nominal de Isolamento (Ui): 1000 V
• Tensão Nominal de Operação (Ue): Até 690 V AC
• Capacidade de Interrupção de Curto-Circuito (Icu): 65 kA a 400 V AC
• Potência Dissipada: Dependente da corrente de carga e ajuste, tipicamente 180 W por polo a corrente nominal
• Proteção: Disparador eletrônico, proteção contra sobrecarga (L), curto-circuito (S, I)
• Faixa de Ajuste da Proteção de Sobrecarga (Ir): Ajustável de 0,4 a 1,0 x In
• Conexão: Terminais de parafuso para barramentos
• Grau de Proteção (IP): IP20 com tampa dos terminais
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 4.000 operações em AC
• Vida Mecânica: 10.000 operações
• Módulos Funcionais Adicionais: Permite acoplamento de bobinas de disparo, contatos auxiliares e motor de rearme (vendidos separadamente)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos elétricos principais, seccionamento de cargas pesadas, proteção de motores de grande porte (com coordenação adequada), distribuição de energia em painéis de alta potência.
• Gerenciamento de Energia: Integração em sistemas de gerenciamento de energia para monitoramento e controle.
• Setores: Geração e distribuição de energia, indústria pesada (siderúrgica, cimenteira), petroquímica, mineração, infraestrutura (aeroportos, grandes edifícios comerciais), centros de dados.
