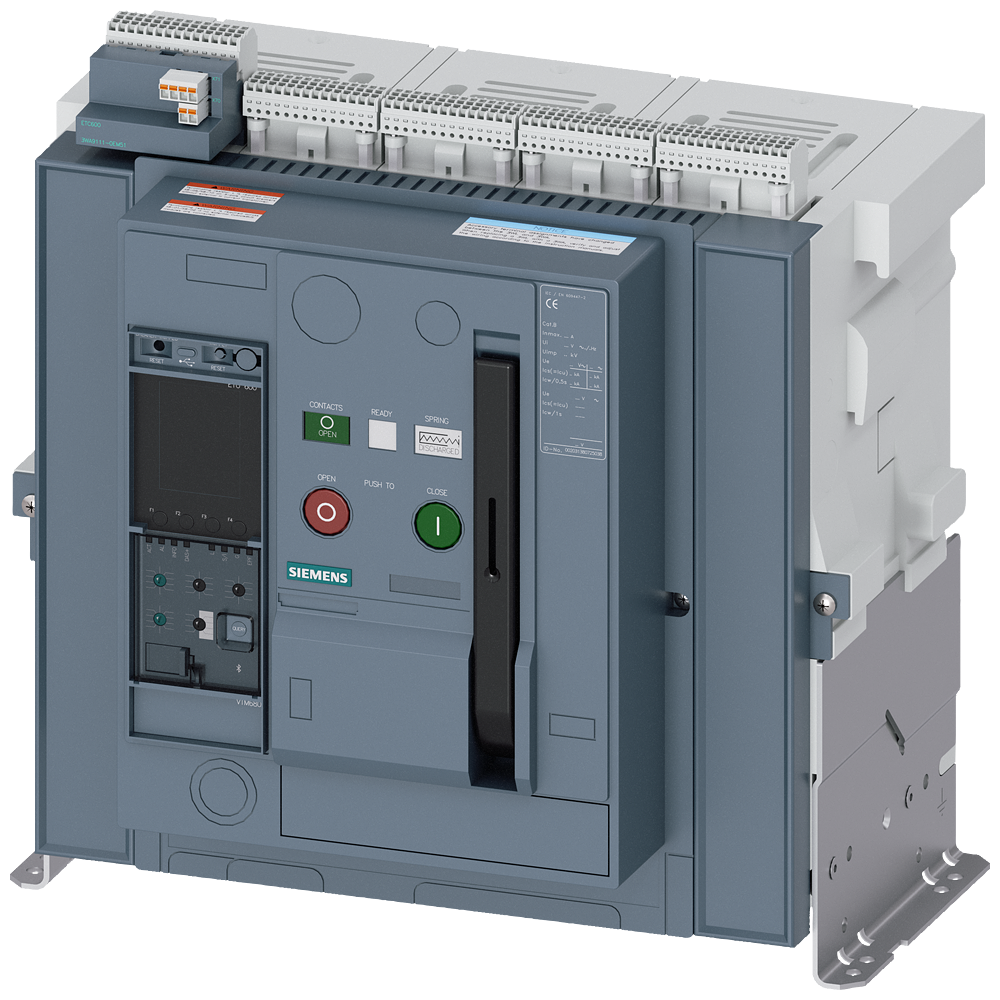

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 2 DE 3 POLOS I 3WA12204GG010AA0-ZF19S07T40 SIEMENS

O Disjuntor de Potência de Montagem Fixa IEC 60947-2 Tamanho 2 refere-se a um dispositivo de proteção elétrica industrial projetado para interromper correntes de sobrecarga e curtos-circuitos em sistemas de distribuição de energia. Sua função primária é salvaguardar equipamentos e garantir a continuidade operacional em ambientes de automação industrial e infraestruturas elétricas complexas, proporcionando confiabilidade e segurança.

DETALHES TÉCNICOS

• Modelo: 3WA12204GG010AA0-ZF19S07T40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Pólos: 3-polos
• Padrão de Conformidade: IEC 60947-2 (disjuntores de baixa tensão)
• Tamanho: Tamanho 2
• Corrente Nominal (In): 2000 A
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Frequência de Operação: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 66 kA a 400 V CA
• Capacidade de Interrupção de Curto-Circuito de Serviço (Ics): 66 kA a 400 V CA (100% Icu)
• Unidade de Disparo: Eletrônica com proteção contra sobrecarga de função LIG (Long-time Inverse Global) e proteção contra curto-circuito instantânea (I).
• Faixa de Configuração de Corrente de Sobrecarga (Ir): Ajustável de 0,4 a 1,0 vezes In
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Grau de Proteção (IP): IP20 (terminal coverings)
• Potência Dissipada: Aproximadamente 120 W (0,16 CV) por polo em In
• Mecanismo de Operação: Manual, com possibilidade de motorização externa
• Acessórios Opcionais: Contatos auxiliares, trip units de comunicação, módulos de proteção avançados

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais de alimentação, painéis de distribuição de energia, sistemas de geradores, centros de controle de motores (CCMs)
• Distribuição Elétrica: subestações industriais, quadros gerais de baixa tensão, instalações de grande porte
• Setores: indústria pesada, data centers, infraestrutura, petroquímico, energia elétrica, mineração, transporte ferroviário
