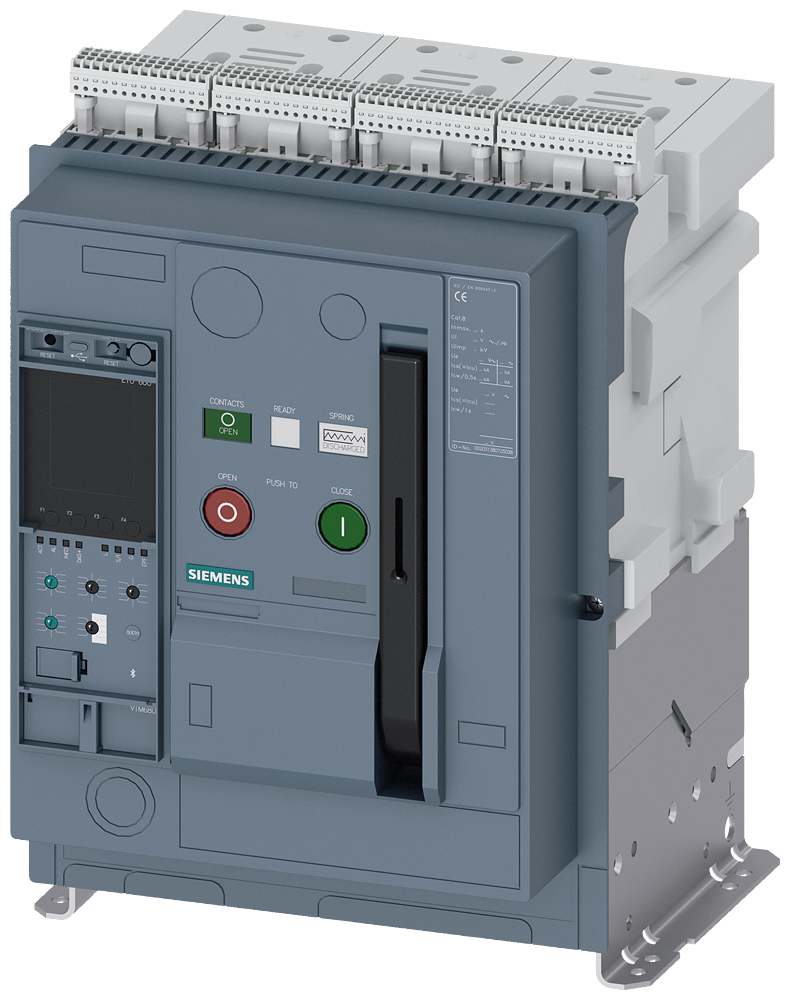

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11252FF024EA4-ZF19M71T40 SIEMENS

O disjuntor de potência 3WA11252FF024EA4-ZF19M71T40 é um dispositivo de proteção elétrica projetado para aplicações em automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos em sistemas de média e alta potência, conforme a norma IEC 60947-2.

DETALHES TÉCNICOS

• Modelo: 3WA11252FF024EA4-ZF19M71T40
• Tipo: Disjuntor de caixa moldada (MCCB)
• Pólos: 3
• Corrente nominal (In): 250 A
• Tensão operacional nominal (Ue): 690 V AC
• Frequência nominal: 50/60 Hz
• Tensão de isolamento nominal (Ui): 1000 V AC
• Tensão de impulso suportável nominal (Uimp): 8 kV
• Capacidade de interrupção em curto-circuito (Icu) a 400 V AC: 55 kA RMS
• Capacidade de interrupção em curto-circuito (Ics) a 400 V AC: 55 kA RMS
• Unidade de disparo: Eletrônica, tipo ETU320
• Faixa de ajuste de sobrecarga (Ir): 0,4 a 1,0 x In
• Tempo de atraso de disparo de sobrecarga: Ajustável
• Função de proteção: Sobrecarga (L), curto-circuito instantâneo (I)
• Montagem: Fixa
• Normas aplicáveis: IEC 60947-2
• Temperatura ambiente de operação: -25 °C a +70 °C
• Dimensões (AxLxP): 280 mm x 140 mm x 120 mm (aproximado)
• Vida elétrica: 10.000 operações
• Vida mecânica: 20.000 operações

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, motores elétricos, transformadores e geradores, quadros de distribuição de energia (QGBT), painéis de controle de máquinas.
• Setores: Manufatura, energia e utilidades, mineração, construção civil, data centers, sistemas de aquecimento, ventilação e ar condicionado (HVAC).
• Instalações: Fábricas, subestações, edifícios comerciais e industriais.
