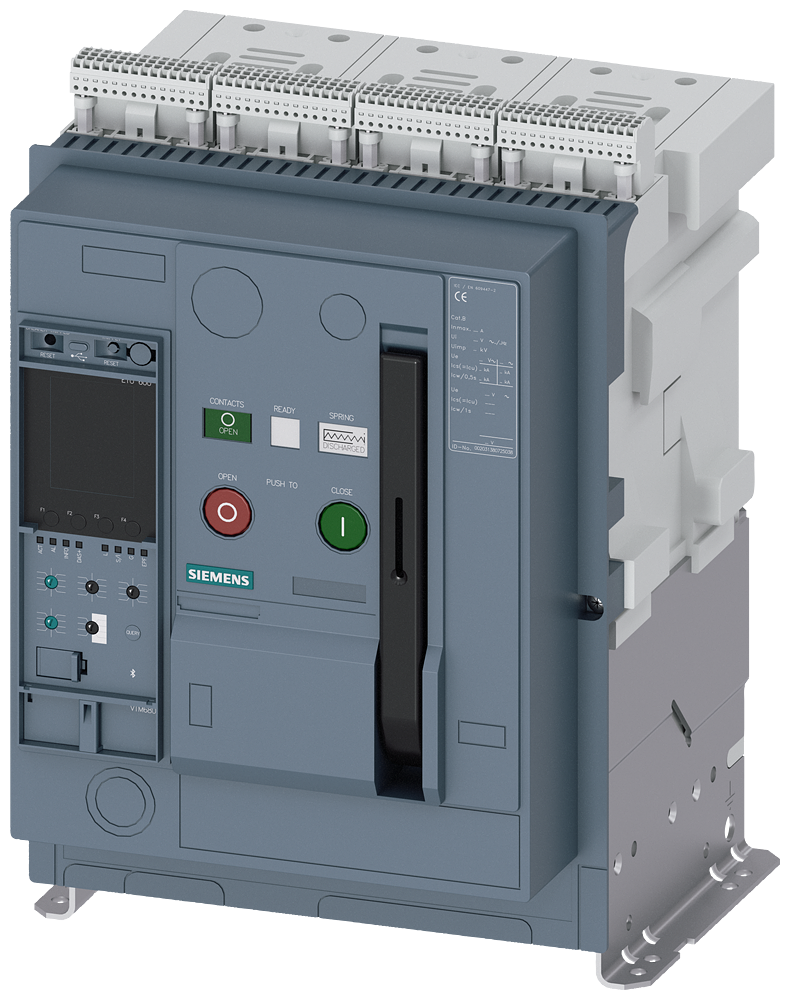

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11254CE024BA1-ZF40M71S07T40 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA11254CE024BA1-ZF40M71S07T40 é um dispositivo de proteção elétrica robusto, projetado para garantir a segurança e a continuidade operacional em sistemas de automação industrial. Sua função primordial é interromper automaticamente o circuito em situações de sobrecarga ou curto-circuito, protegendo equipamentos e instalações.

DETALHES TÉCNICOS

• Modelo: 3WA11254CE024BA1-ZF40M71S07T40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Norma: IEC 60947-2
• Tamanho: 1
• Número de Polos: 3
• Corrente Nominal (In): 1.600 A
• Tensão Nominal de Operação (Ue): 690 V AC
• Capacidade de Interrupção Máxima (Icu): 55 kA a 400 V AC
• Frequência: 50/60 Hz
• Tipo de Disparador: Eletrônico
• Funções de Proteção do Disparador:

  • L: Proteção de sobrecarga (longa duração)
  • S: Proteção contra curto-circuito (curta duração)
  • I: Proteção instantânea contra curto-circuito
  • G: Proteção de falha à terra (opcional, configurável)
• Faixa de Ajuste da Corrente de Sobrecarga (Ir): 0,4 a 1,0 x In
• Faixa de Ajuste da Corrente de Curto-Circuito (Isd): 1,5 a 10 x Ir
• Tempo de Atraso para Curto-Circuito (tsd): Ajustável
• Método de Montagem: Fixa
• Grau de Proteção (IP): IP20 (terminais)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 10.000 ciclos
• Vida Mecânica: 20.000 ciclos
• Potência Dissipada: Aproximadamente 120 W (em corrente nominal máxima)
• Potência nominal máxima protegida: Aproximadamente 1.900 kW (2.583,28 CV) a 690V

APLICAÇÕES E SETORES

• Aplicações: proteção de linhas de alimentação principais, painéis de distribuição de média e alta potência, circuitos de motores, sistemas de geradores.
• Setores: indústria pesada, energia eólica, solar, petroquímica, siderurgia, mineração, infraestrutura de data centers, transporte ferroviário.
