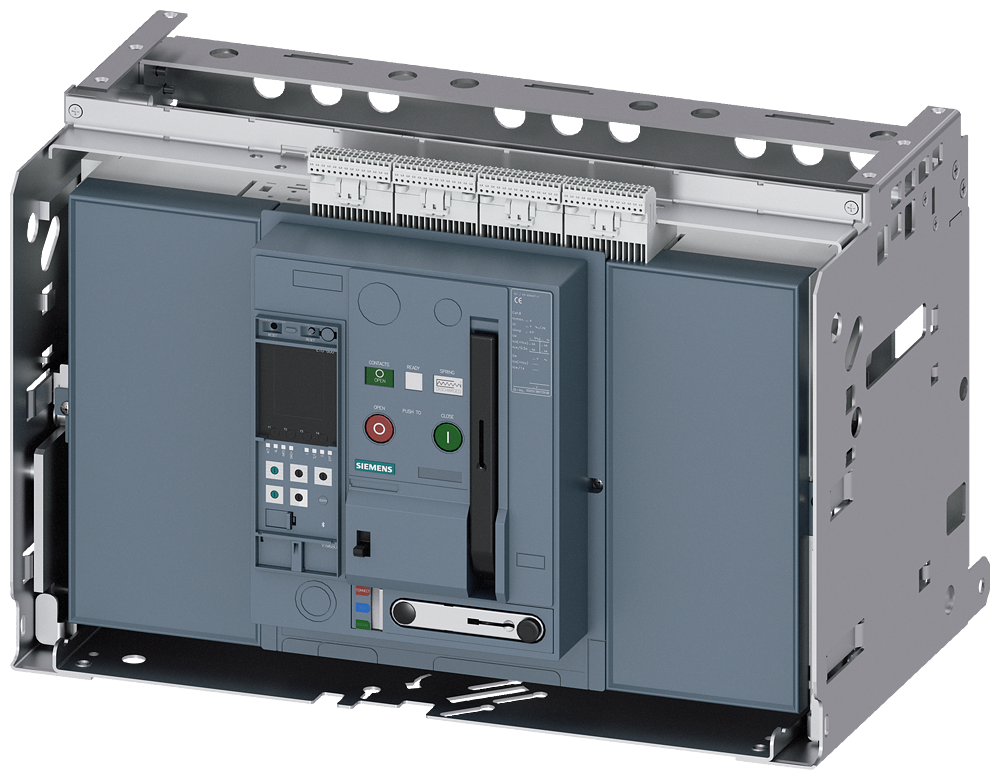

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13505AF324EQ4-ZS07T40 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WA13505AF324EQ4-ZS07T40 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança operacional e a interrupção rápida de correntes de falta. Sua construção modular e em conformidade com as normas IEC assegura confiabilidade em diversos ambientes de automação e distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3WA13505AF324EQ4-ZS07T40
• Tipo: Disjuntor de caixa moldada, extraível
• Norma de referência: IEC 60947-2
• Tamanho da Estrutura: 3
• Corrente Nominal (In): 500 A
• Capacidade de Interrupção (Icu) a 400 V CA: 55 kA
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Nominal de Operação (Ue): 690 V
• Número de Polos: 3 ou 4 (configurável, dependendo da versão)
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga e curto-circuito
• Grau de Proteção: IP20 (terminal), IP30 (caixa geral)
• Vida Útil Mecânica: 10.000 ciclos de operação
• Vida Útil Elétrica: 5.000 ciclos de operação a 400 V CA
• Potência Dissipada: Aproximadamente 45 W (0,06 CV) por fase à corrente nominal
• Montagem: Quadro-guia, extraível para manutenção

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos em painéis de distribuição de energia, controle de motores de alta potência, geradores, transformadores e linhas de alimentação.
• Quadros de Distribuição: Utilizado em quadros de baixa tensão para proteção e seccionamento.
• Indústria Pesada: Aplicações em máquinas e equipamentos com altas correntes de partida.
• Setores: Manufatura, energia, infraestrutura, mineração, petroquímica, saneamento.
