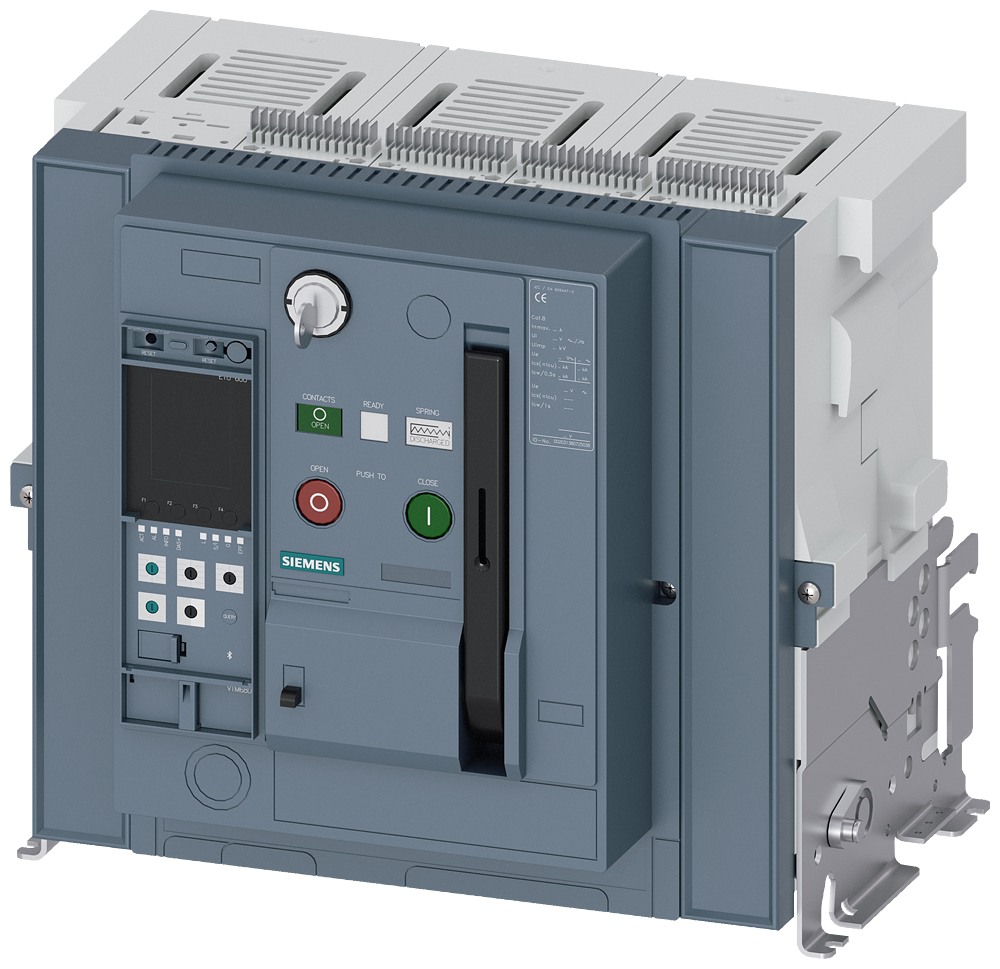

DISJUNTOR EXTRAÍVEL SEM QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12323CF307DA3-ZM71T40 SIEMENS

O disjuntor extraível sem quadro-guia Siemens 3WA12323CF307DA3-ZM71T40 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança e a continuidade operacional em diversos sistemas de distribuição de energia. Sua construção robusta e conformidade com a norma IEC 60947-2 permitem uma integração eficiente em painéis elétricos, oferecendo proteção contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: 3WA12323CF307DA3-ZM71T40
• Tipo: Disjuntor de caixa moldada extraível
• Norma: IEC 60947-2
• Número de polos: 3
• Corrente nominal (In): 3200 A
• Tensão operacional nominal (Ue): Até 690 V CA
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Capacidade nominal de interrupção máxima em curto-circuito (Icu): 85 kA a 400 V CA
• Capacidade nominal de serviço em curto-circuito (Ics): 75% de Icu
• Tecnologia de disparo: Eletrônica
• Funções de proteção: Sobrecarga (ajustável), curto-circuito instantâneo, curto-circuito de curta duração (ajustável)
• Método de montagem: Extraível, sem quadro-guia
• Temperatura ambiente de operação: -20 °C a +70 °C
• Grau de proteção IP (conforme EN 60529): IP20
• Durabilidade mecânica: ≥ 6.000 ciclos de operação
• Durabilidade elétrica: ≥ 2.000 ciclos de operação (com carga nominal)
• Potência de dissipação por polo: Aproximadamente 120 W
• Corrente de partida instantânea: 3x a 10x In
• Peso: Aproximadamente 45 kg
• Dimensões (AxLxP): Aproximadamente 400 mm x 280 mm x 180 mm
• Material da caixa: Plástico termoendurecido de alta resistência
• Configuração de conexões: Terminais tipo parafuso para barramentos

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de energia, entradas de serviço de edifícios, subestações, sistemas de geração de energia, proteção de motores de grande porte com potência de até 1,3 MW (1.768,5 CV) a 400V, proteção de transformadores.
• Setores: Indústria pesada, energia, mineração, siderurgia, petroquímica, centros de dados, infraestrutura.
