DESCRIÇÃO COMPLETA

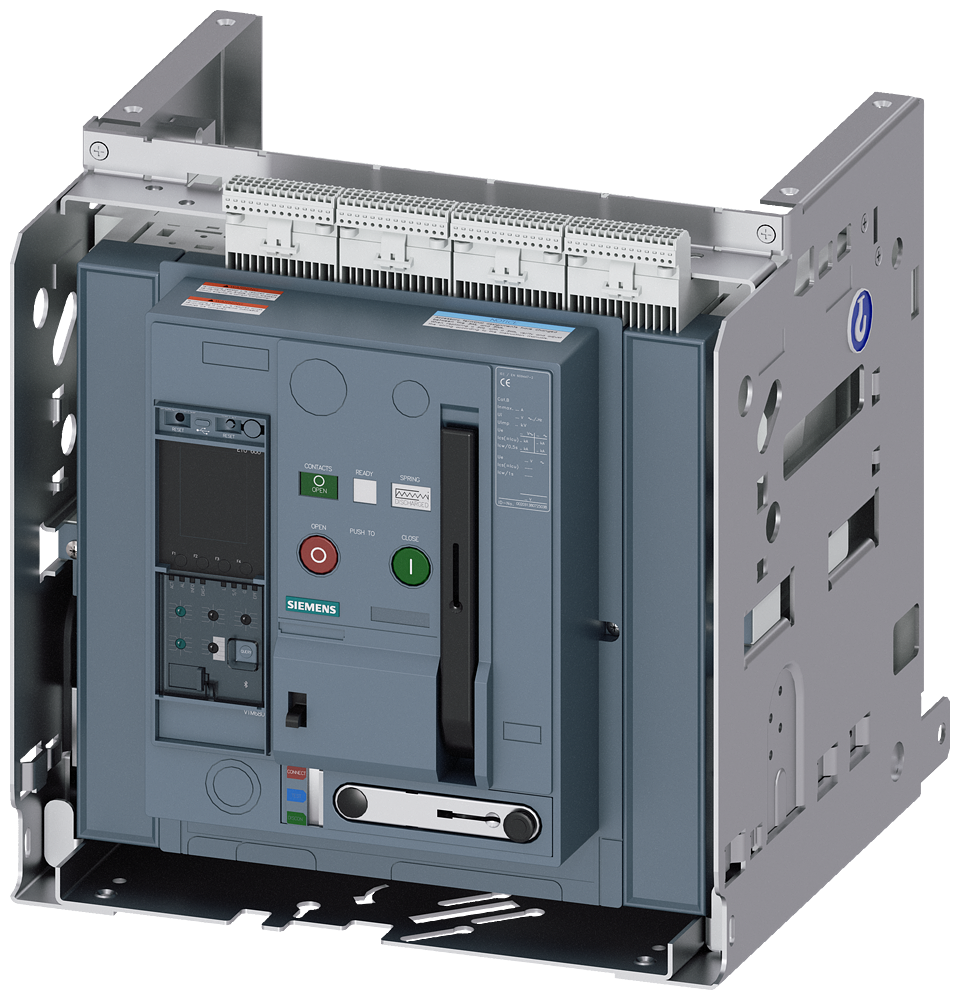

O Disjuntor Siemens 3WA12323AE315BA1-ZT40, em conformidade com a norma IEC 60947-2, é um disjuntor de caixa moldada extraível com quadro-guia, projetado para proteção de circuitos em aplicações industriais.
Este componente essencial garante a segurança e a continuidade operacional de sistemas elétricos complexos, oferecendo proteção robusta contra sobrecargas e curtos-circuitos em ambientes de automação industrial.
DETALHES TÉCNICOS
- Modelo: 3WA12323AE315BA1-ZT40
- Tipo: Disjuntor de caixa moldada extraível com quadro-guia
- Norma de referência: IEC 60947-2
- Número de polos: 3 polos
- Tamanho: Tamanho 2
- Corrente nominal (In): 200 A
- Tensão nominal de operação (Ue): Até 690 V CA
- Capacidade de interrupção em curto-circuito (Icu): 55 kA a 400 V CA
- Unidade de disparo: Eletrônica, com proteção contra sobrecarga, curto-circuito de curta duração e curto-circuito instantâneo.
- Faixa de ajuste de corrente de sobrecarga (Ir): 0,4 a 1 vezes In
- Faixa de ajuste de tempo de atraso de sobrecarga (tr): Ajustável
- Faixa de ajuste de corrente de curto-circuito de curta duração (Isd): 1,5 a 10 vezes In
- Faixa de ajuste de tempo de atraso de curto-circuito de curta duração (tsd): Ajustável
- Faixa de ajuste de corrente de curto-circuito instantânea (Ii): 2 a 15 vezes In
- Potência dissipada máxima: 32 W (0,04 CV) por polo a corrente nominal
- Tensão nominal de isolação (Ui): 1000 V
- Tensão nominal de suportabilidade a impulso (Uimp): 8 kV
- Vida elétrica: 15.000 ciclos de operação
- Vida mecânica: 20.000 ciclos de operação
- Tipo de montagem: Extraível, com conexão traseira
- Dimensões (AxLxP): Aproximadamente 279 mm x 139 mm x 103 mm (incluindo o quadro-guia)
- Grau de proteção: IP20 (terminais com conexões protegidas)
- Temperatura ambiente de operação: -25 °C a +70 °C
- Certificações: CE, KEMA, UL (quando aplicável)
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos de distribuição, proteção de motores, proteção de transformadores, sistemas de energia renovável, subestações, centros de controle de motores (CCMs).
- Linhas de produção: Garantia da continuidade em processos industriais críticos, evitando paradas não programadas por falhas elétricas.
- Setores: Petroquímico, energia, infraestrutura, mineração, saneamento, cimenteira, alimentício e bebidas, farmacêutico.
Aviso: Gerado por IA.
EAN :
