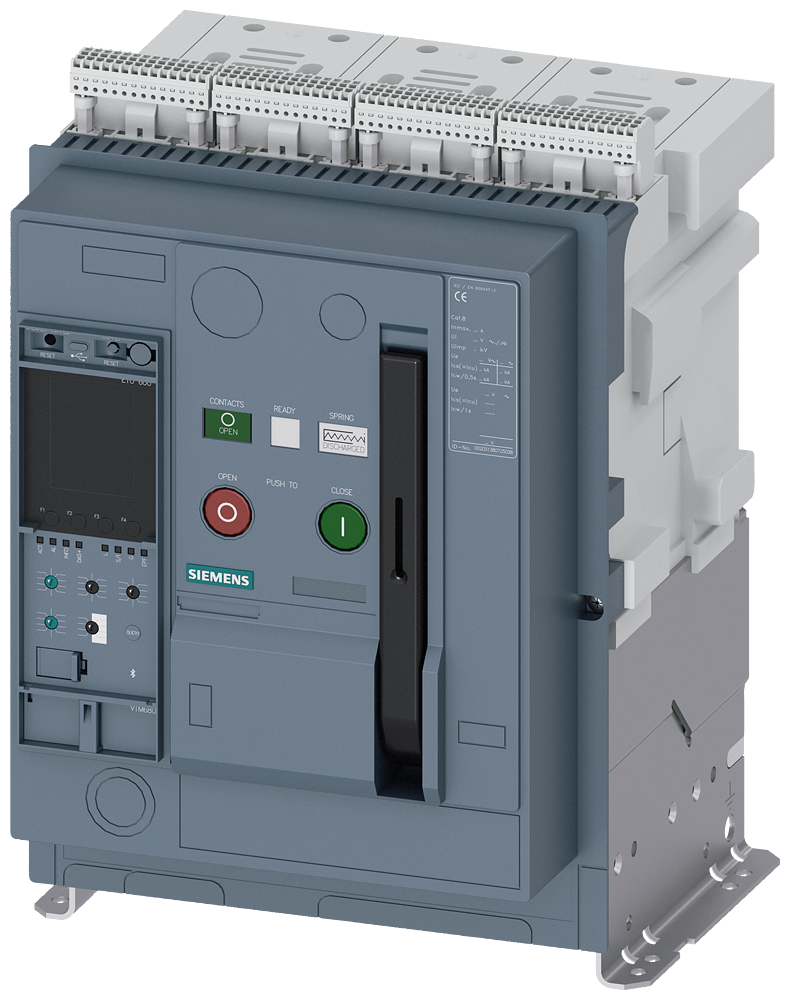

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11102AE058DA3-ZT40 SIEMENS

O DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS é um componente essencial para a proteção de instalações elétricas industriais em ambientes de automação. Ele garante a segurança e a continuidade operacional ao interromper automaticamente circuitos em caso de sobrecarga ou curto-circuito. Sua conformidade com a norma IEC 60947-2 assegura desempenho e confiabilidade em sistemas elétricos críticos.

DETALHES TÉCNICOS

• Modelo: 3WA11102AE058DA3-ZT40
• Tipo: Disjuntor de potência de montagem fixa
• Norma: IEC 60947-2
• Tamanho: 1
• Número de polos: 3
• Corrente nominal (In): 1.000 A
• Tensão operacional máxima (Ue): 690 VCA
• Capacidade de interrupção em curto-circuito (Icu): 50 kA a 400 VCA
• Frequência operacional: 50/60 Hz
• Categoria de uso: B
• Método de disparo: Eletrônico, base magnética
• Faixa de ajuste de sobrecarga (Ir): 400 A a 1.000 A
• Tempo de atraso de sobrecarga (t1): Ajustável
• Proteção contra curto-circuito (Isd): Ajustável, 1,5 a 10 vezes Ir
• Proteção instantânea (Ii): Ajustável, 2 a 15 vezes In
• Temperatura de operação: -25 °C a +70 °C
• Grau de proteção: IP20 (pó)
• Montagem: Fixa em painel
• Dimensões (AxLxP): 280 mm x 210 mm x 180 mm
• Peso: Aproximadamente 15 kg
• Potência dissipada (Pd): Aproximadamente 120 W (0,12 kW / 0,16 CV) a corrente nominal
• Sinalização: Status de disparo, ligado/desligado
• Acessórios opcionais: Contatos auxiliares, liberação de subtensão, bobina de disparo

APLICAÇÕES E SETORES

• Aplicações: Proteção de linhas de alimentação principais, distribuição de energia em painéis elétricos, sistemas de motores de grande porte, transformadores, geradores e quadros de controle de processos industriais
• Setores: Geração e distribuição de energia, indústria pesada, siderurgia, mineração, refinarias de petróleo e gás, portos, infraestrutura, centros de dados, automação predial de grande escala
