DESCRIÇÃO COMPLETA

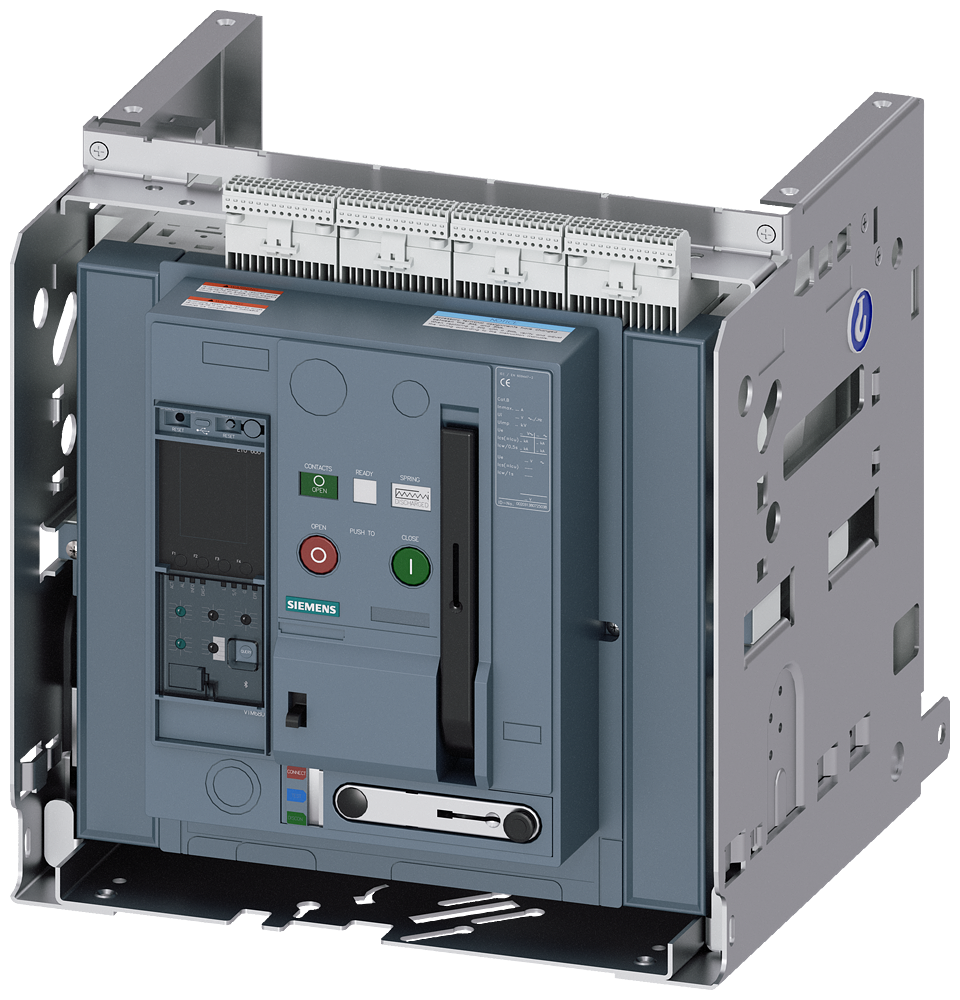

O disjuntor extraível 3WA12323NE667DA3-ZF19S01T40, da Siemens, é uma solução de proteção robusta e flexível para sistemas elétricos industriais,
projetado para oferecer segurança e facilidade de manutenção em ambientes de média e alta potência,
garantindo a continuidade operacional e a proteção contra sobrecorrentes.
DETALHES TÉCNICOS
- Modelo: 3WA12323NE667DA3-ZF19S01T40
- Tipo: Disjuntor extraível com quadro-guia
- Norma: IEC 60947-2
- Tamanho: 2
- Número de polos: 3
- Corrente Nominal (In): 3200 A
- Tensão Nominal de Isolação (Ui): 1000 V
- Tensão Nominal de Impulso (Uimp): 12 kV
- Tensão Nominal de Operação (Ue): 690 V AC
- Frequência: 50/60 Hz
- Capacidade de Interrupção de Curto-Circuito (Icu): 80 kA a 400 V AC
- Tipo de Relé de Proteção: Eletrônico, com funções de sobrecarga, curto-circuito e falha à terra
- Proteção Contra Sobrecarga (Ir): Ajustável de 0,4 a 1 In
- Proteção Contra Curto-Circuito de Curta Duração (Isd): Ajustável de 1,5 a 10 Ir
- Proteção Contra Curto-Circuito Instantâneo (Ii): Ajustável de 2 a 12 Ir
- Potência Dissipada: Máximo de 210 W em In (considerando um sistema médio de 210 W = 0,285 CV)
- Classe de Proteção Elétrica: Classe I
- Conectividade: Terminais para barramentos
- Montagem: Extraível para instalação em gavetas ou cubículos
- Grau de Proteção (IP): IP20 (disjuntor) / IP40 (com porta de painel fechada)
- Temperatura de Operação: -25 °C a +70 °C
- Temperatura de Armazenamento: -40 °C a +80 °C
- Funções Adicionais: Medição de corrente, tensão, potência e energia; comunicação Modbus TCP/IP; interface USB para configuração local
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos de distribuição de média e alta potência, painéis de controle de motores, fontes de alimentação de grande porte, sistemas de cogeração, proteção de transformadores.
- Linhas de produção: Quadros de distribuição principais (QGBT), painéis de potência para máquinas de grande porte, sistemas de automação de processos.
- Setores: Geração e distribuição de energia, indústria pesada (siderurgia, cimento), mineração, petroquímica, infraestrutura de data centers, indústria naval, tratamento de águas e efluentes, automotivo.
Aviso: Gerado por IA.
