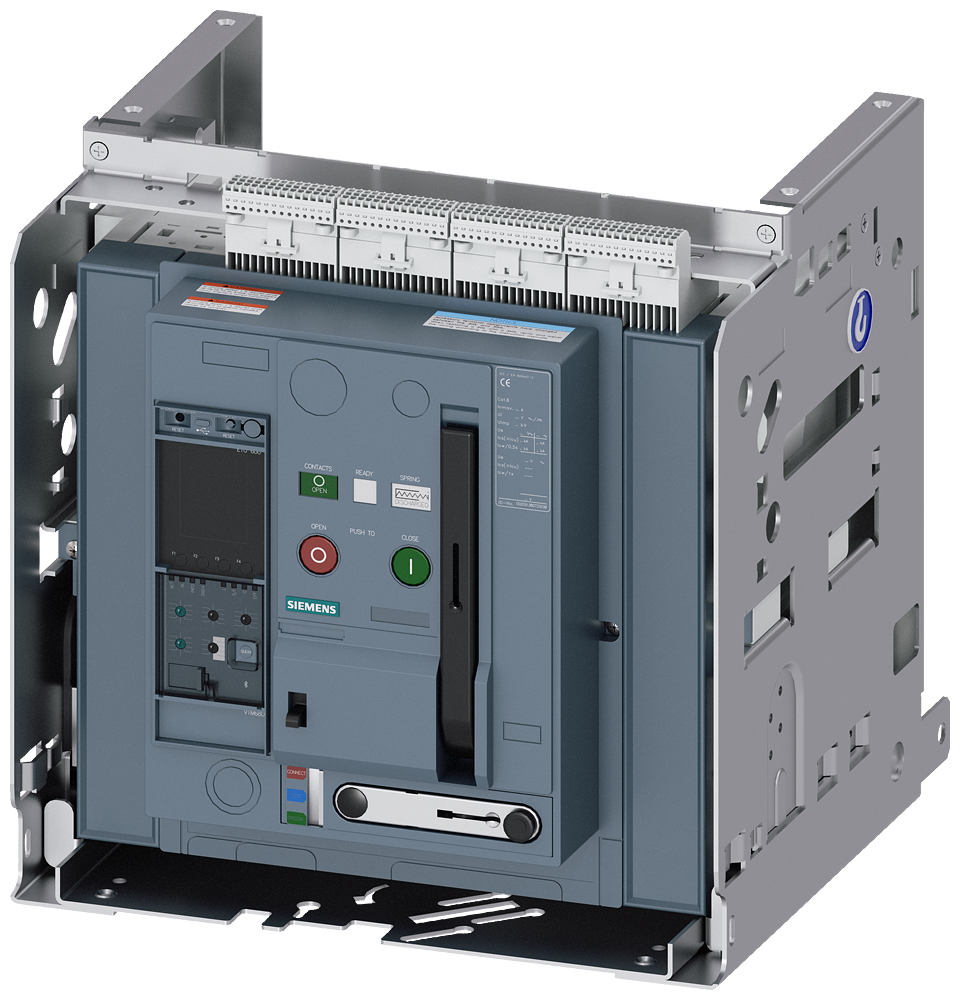

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12253AF324EA4-ZS07T40 SIEMENS

O Disjuntor Extraível em Quadro-Guia Siemens 3WA12253AF324EA4-ZS07T40 é um componente fundamental para a proteção de instalações elétricas industriais contra sobrecargas, curtos-circuitos e falhas de isolamento, garantindo a segurança operacional e a continuidade dos processos. Sua construção robusta e a conformidade com a norma IEC 60947-2 o tornam ideal para ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: 3WA12253AF324EA4-ZS07T40
• Tipo: Disjuntor de caixa moldada, extraível em quadro-guia
• Norma de referência: IEC 60947-2
• Número de polos: 3
• Tamanho: 2
• Corrente nominal (In): 2500 A
• Tensão operacional máxima (Ue): 690 V AC
• Capacidade de interrupção em curto-circuito (Icu) a 400 V AC: 150 kA
• Faixa de ajuste para corrente de sobrecarga (IR): Ajustável de 1000 a 2500 A
• Unidade de proteção: Eletrônica, com funções de proteção contra sobrecarga (longa e curta duração), curto-circuito (instantânea) e falha à terra (se configurada).
• Mecanismo de operação: Motorizado para operação remota e manual para operações locais.
• Contatos auxiliares: Configuração para sinalização de estado (aberto/fechado) e falha.
• Potência de dissipação por polo: Aproximadamente 120 W (calculado para 2500 A).

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição primários e secundários, geradores, grandes motores elétricos, bancos de capacitores, sistemas de barramento principal.
• Painéis e quadros de distribuição: CCMs (Centros de Controle de Motores) e painéis de média e baixa tensão.
• Setores: Geração e distribuição de energia (subestações, usinas), mineração, siderurgia, indústria naval, centros de dados, automação de edifícios, plataformas de petróleo e gás.
