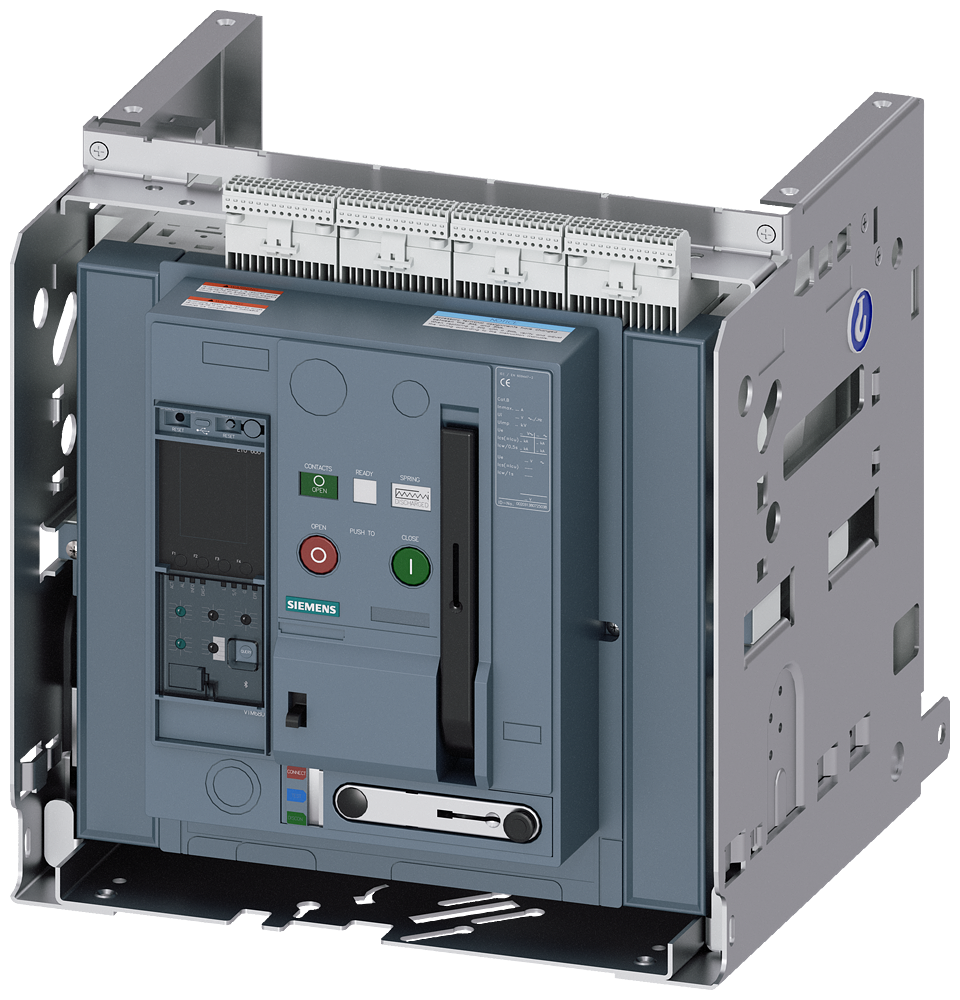

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12253AE658DA3-ZT40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA12253AE658DA3-ZT40, em conformidade com a norma IEC 60947-2, oferece proteção robusta e flexível para circuitos de baixa tensão em instalações industriais. Projetado para redundância e facilidade de manutenção, ele é fundamental para a segurança e continuidade operacional em sistemas de distribuição elétrica em automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WA12253AE658DA3-ZT40
• Tipo: Disjuntor de Caixa Moldada Extraível com Quadro-Guia
• Norma de referência: IEC 60947-2
• Número de polos: 3
• Tamanho do frame: 2
• Corrente nominal (In): 2500 A
• Tensão nominal de operação (Ue): Até 690 V CA
• Capacidade de interrupção em curto-circuito (Icu) a 400 V CA: 65 kA
• Capacidade de interrupção em curto-circuito (Icu) a 690 V CA: 42 kA
• Unidade de disparo: Eletrônica, ajustável
• Proteções: Sobrecarga (L), Curto-circuito (S, I)
• Terminais: Barras de conexão plana
• Dimensões (AxLxP): Aproximadamente 530 mm x 340 mm x 290 mm (com quadro-guia)
• Temperatura de operação: -20 °C a +70 °C
• Montagem: Extraível em quadro-guia para instalação em painéis elétricos
• Vida mecânica: ≥ 10.000 ciclos
• Vida elétrica: ≥ 5.000 ciclos (dependendo da corrente de carga)
• Potência dissipada (por polo) em In: Aproximadamente 50 W
• Recursos adicionais: Disponível com acessórios para medição, comunicação e controle

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de energia, entradas de rede, saídas de geradores, painéis de controle e manobra de motores de alta potência. Operação em ambientes industriais que exigem alta capacidade de interrupção e flexibilidade de manutenção.
• Sistemas críticos: Utilizado em sistemas onde a continuidade operacional é vital, permitindo a substituição rápida do disjuntor sem desenergizar completamente o painel.
• Setores: Geração e distribuição de energia, indústria pesada (siderurgia, cimento), mineração, automotivo, petroquímica, centros de dados, infraestrutura e instalações comerciais de grande porte.
