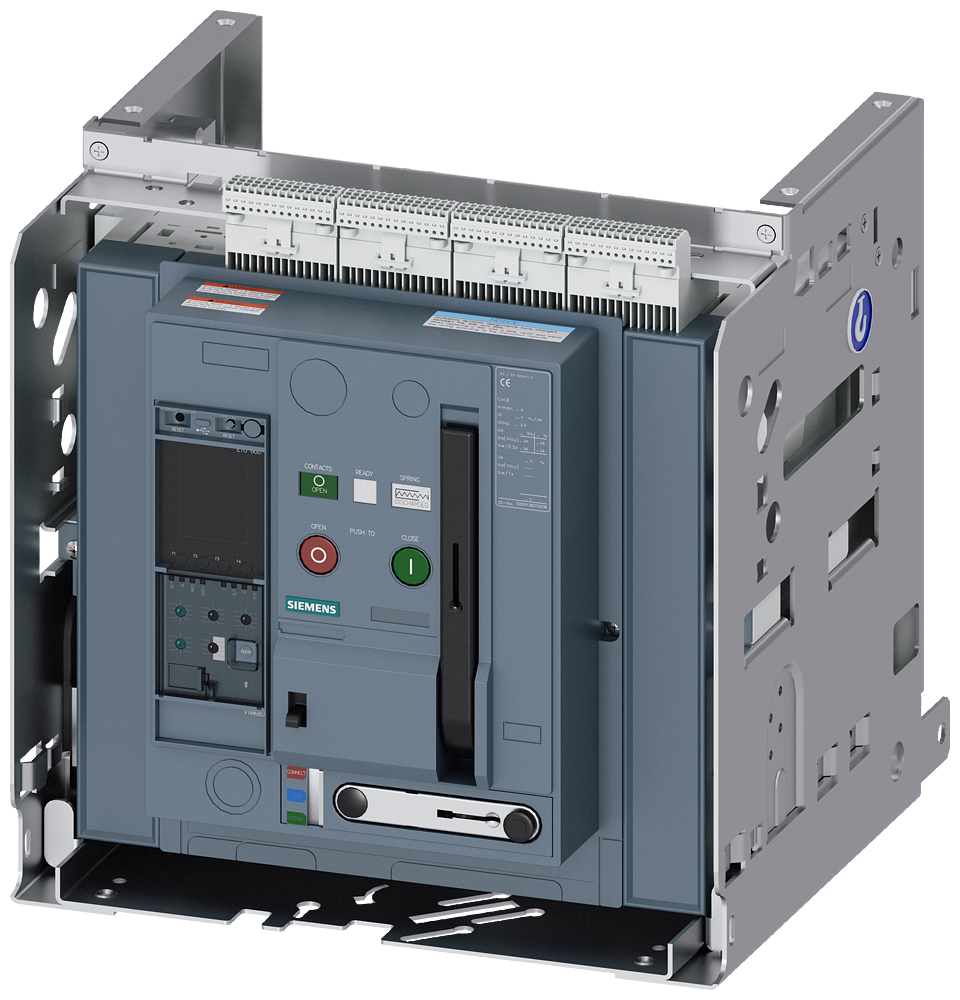

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 2 DE 3WA12403AE315BA1-ZR55T40 SIEMENS

Este disjuntor extraível com quadro-guia é projetado para proteção de circuitos em sistemas de automação industrial, garantindo a segurança e a disponibilidade de equipamentos elétricos. Sua conformidade com a norma IEC 60947-2 assegura desempenho e confiabilidade em ambientes industriais exigentes.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Extraível
• Padrão: IEC 60947-2
• Tamanho da Estrutura: Frame Size 2
• Corrente Nominal de Operação (In): 400 A a 40 °C
• Tensão Nominal de Operação (Ue): 690 V AC
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Suportável de Impulso Nominal (Uimp): 8 kV
• Capacidade de Interrupção em Curto-Circuito (Icu) a 400 V AC: 55 kA
• Capacidade de Interrupção em Curto-Circuito (Ics) a 400 V AC: 55 kA
• Unidade de Disparo: Eletrônica, com proteção de sobrecarga e curto-circuito
• Faixa de Ajuste da Unidade de Disparo: 0,4 a 1,0 x In
• Número de Polos: 3
• Conexão: Terminal traseiro
• Grau de Proteção (IP): IP20 (terminais)
• Dimensões (AxLxP): 280 mm x 210 mm x 205 mm (sem acessórios)
• Massa Aproximada: 15 kg
• Potência Dissipada Máxima: 60 W (a corrente nominal)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subdistribuição em painéis elétricos, proteção de motores de alta potência (até aproximadamente 200 kW ou 271,92 CV), sistemas de barramento
• Ambientes: Instalações industriais com alta demanda por confiabilidade e segurança elétrica
• Setores: Geração e distribuição de energia, indústria pesada (siderurgia, cimento), mineração, petroquímica, automotivo, papel e celulose
