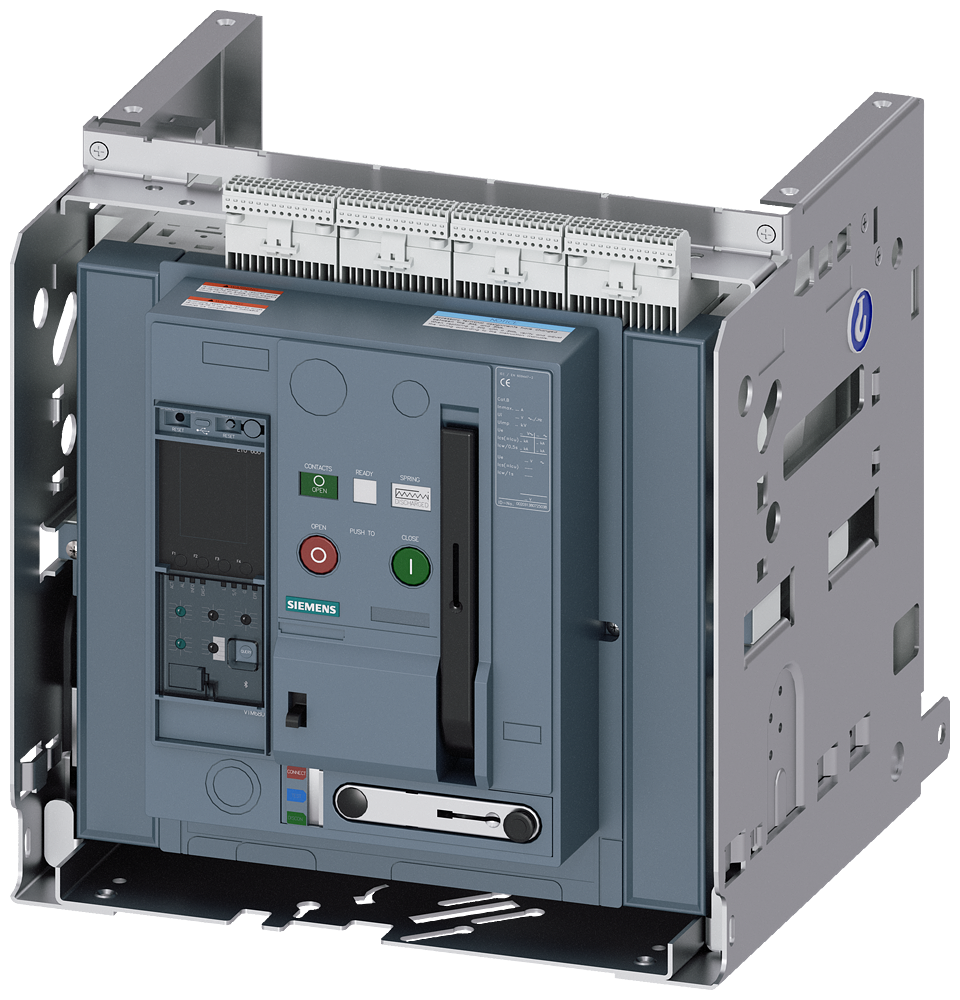

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 2 DE 3WA12403AE315BA1-ZT40 SIEMENS

O Disjuntor Extraível de Quadro-Guia Siemens 3WA12403AE315BA1-ZT40 é um dispositivo de proteção elétrica projetado para sistemas de baixa tensão em automação industrial. Sua função principal é garantir a segurança de equipamentos e operadores através da interrupção automática de circuitos em caso de sobrecarga ou curto-circuito, oferecendo modularidade e facilidade de manutenção.

DETALHES TÉCNICOS

• Modelo: 3WA12403AE315BA1-ZT40
• Tipo: Disjuntor Extraível de Quadro-Guia
• Padrão: IEC 60947-2
• Número de Polos: 3
• Corrente Nominal (In): 400 A
• Tensão Nominal de Operação (Ue): 690 V CA
• Capacidade de Interrupção Máxima (Icu): 55 kA a 400 V CA
• Disparador: ETU740, LSI (Longa, Curta, Instantânea)
• Potência de Operação Máxima Permitida (Pmax): 250 kW (340 CV) a 400 V CA
• Vida Elétrica: 10.000 operações
• Vida Mecânica: 20.000 operações
• Dimensões (AxLxP): 242 x 210 x 286 mm (aproximado)
• Grau de Proteção: IP20 (terminais)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e subdistribuição, sistemas de partida de motores, sistemas de controle e sistemas de energia ininterrupta (UPS)
• Setores: indústria pesada, centros de dados, infraestrutura, energia eólica, solar, ferroviário
