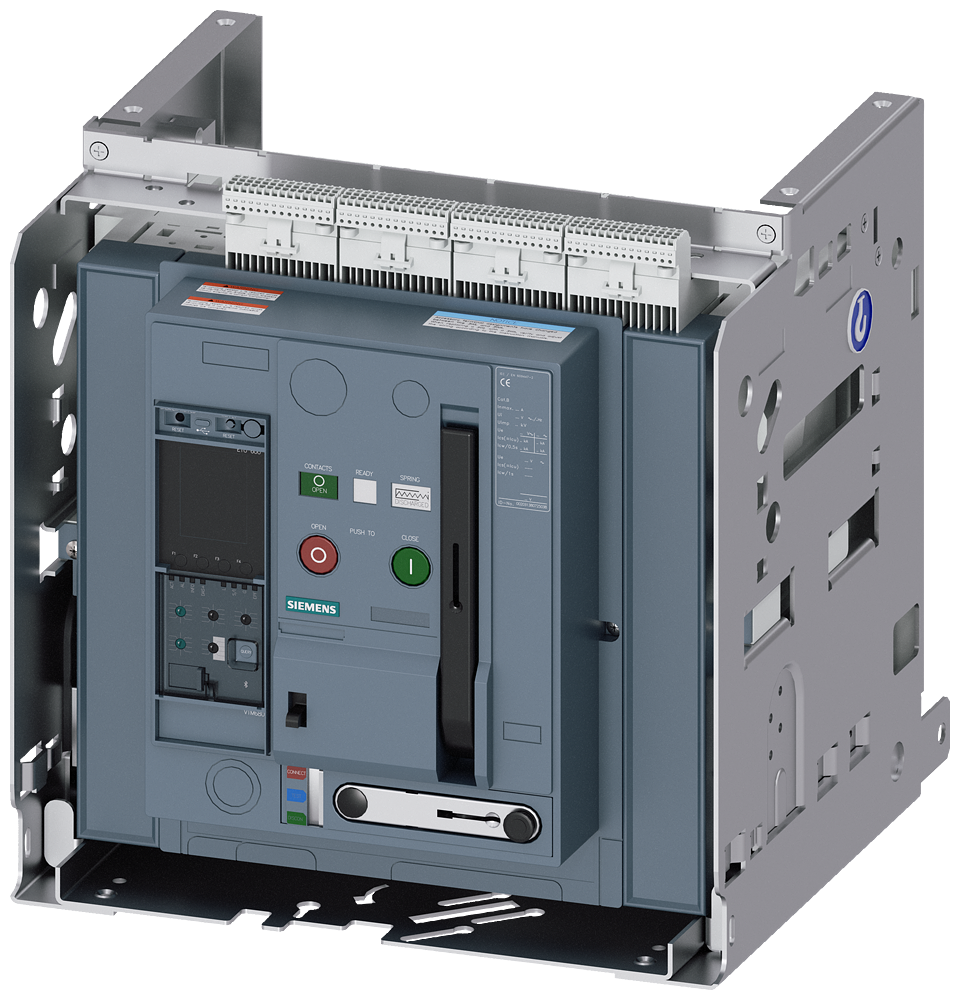

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12324CF328EA4-ZM71 SIEMENS

O Disjuntor Extraível de Quadro-Guia Siemens 3WA12324CF328EA4-ZM71 oferece proteção e controle avançados para sistemas de distribuição elétrica industrial, garantindo a segurança e a continuidade operacional em infraestruturas elétricas de média e grande porte. Sua construção extraível permite manutenção rápida e eficiente, minimizando o tempo de inatividade em ambientes críticos de automação.

DETALHES TÉCNICOS

• Modelo: 3WA12324CF328EA4-ZM71
• Padrão: IEC 60947-2
• Tipo: Disjuntor de caixa moldada, extraível (quadro-guia)
• Número de polos: 3
• Tamanho: 2
• Corrente Nominal (In): 320 A
• Tensão operacional nominal (Ue): 690 V AC
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão de impulso suportável nominal (Uimp): 8 kV
• Capacidade de interrupção nominal de curto-circuito (Icu) @400V: 55 kA
• Capacidade de interrupção de serviço de curto-circuito (Ics) @400V: 55 kA
• Unidade de disparo: Eletrônica, ajustável
• Faixa de ajuste de sobrecarga (Ir): 0,4 a 1,0 x In
• Faixa de ajuste de curto-circuito instantâneo (Ii): 2 a 10 x In
• Mecanismo de operação: Frontal
• Durabilidade elétrica (Ciclos): 8.000
• Durabilidade mecânica (Ciclos): 20.000
• Potência dissipada por polo (aprox.): 15 W
• Dimensões (AxLxP): 268 mm x 210 mm x 200 mm
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção (IP): IP20 (terminais)
• Conexão: Terminais de parafuso
• Características adicionais: Quadros-guia para montagem e extração fácil

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de motores, geradores e transformadores, sistemas de energia de emergência, painéis elétricos industriais e comerciais.
• Linhas de produção: Sistemas de controle de motores, distribuição de energia em infraestruturas industriais.
• Setores: Petróleo e Gás, Mineração, Indústria Química e Petroquímica, Metalurgia, Construção Naval, Centrais Elétricas.
