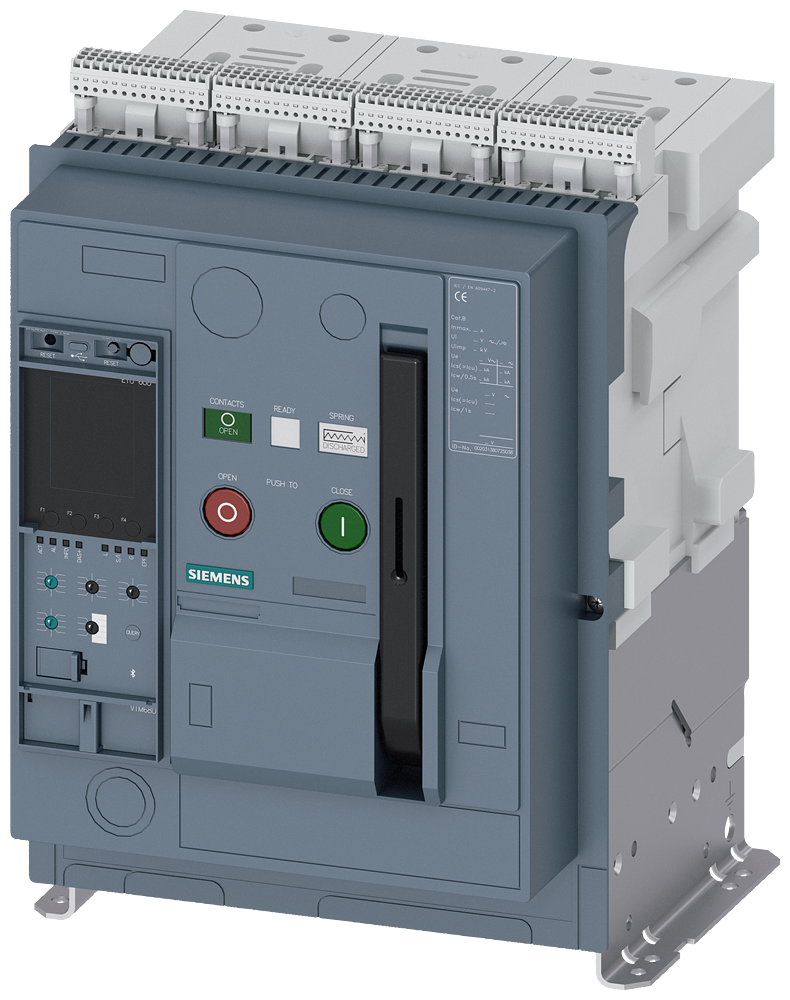

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11164ME064EA4-ZF19M71T40 SIEMENS

Este disjuntor de potência de montagem fixa, em conformidade com IEC 60947-2, é projetado para proteção de circuitos em sistemas de baixa tensão. Sua função principal é garantir a segurança operacional de instalações e equipamentos industriais, atuando como um dispositivo de seccionamento e proteção contra sobrecorrentes e curtos-circuitos.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor de potência
• Modelo: 3WA11164ME064EA4-ZF19M71T40
• Montagem: Fixa
• Número de Polos: 3
• Padrão de Conformidade: IEC 60947-2
• Tensão Nominal de Operação (Ue): 690 V AC
• Corrente Nominal (In): 1600 A
• Capacidade de Interrupção de Curto-Circuito (Icu): 65 kA a 400 V AC
• Potência Nominal de Proteção (P_prot): Depende da carga, mas suporta até 1200 kW (1631,54 CV) em cargas resistivas a 400V.
• Acionamento: Motorizado, com disparo manual e remoto
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga de longa duração, curto-circuito instantâneo e curto-circuito de tempo fixo.
• Conexão: Terminais tipo parafuso para barramentos
• Grau de Proteção (IP): IP20 (terminal), IP30 (face frontal)
• Faixa de Temperatura Operacional: -25 °C a +70 °C
• Dimensões (AxLxP): Aproximadamente 400 mm x 200 mm x 150 mm
• Peso: Aproximadamente 25 kg
• Acessórios Inclusos: Módulo de comunicação Profibus DP (ZF19), contatos auxiliares (M71), bobina de subtensão (T40)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, painéis de distribuição de média e baixa tensão, motores de grande porte, transformadores, geradores e sistemas de automação de processos.
• Quadros de Distribuição: Subestações industriais e quadros gerais de baixa tensão (QGBT).
• Centrais Geradoras: Proteção de circuitos de saída em plantas de geração de energia.
• Setores: Manufatura, energia elétrica, mineração, petroquímico, naval, infraestrutura.
