DESCRIÇÃO COMPLETA

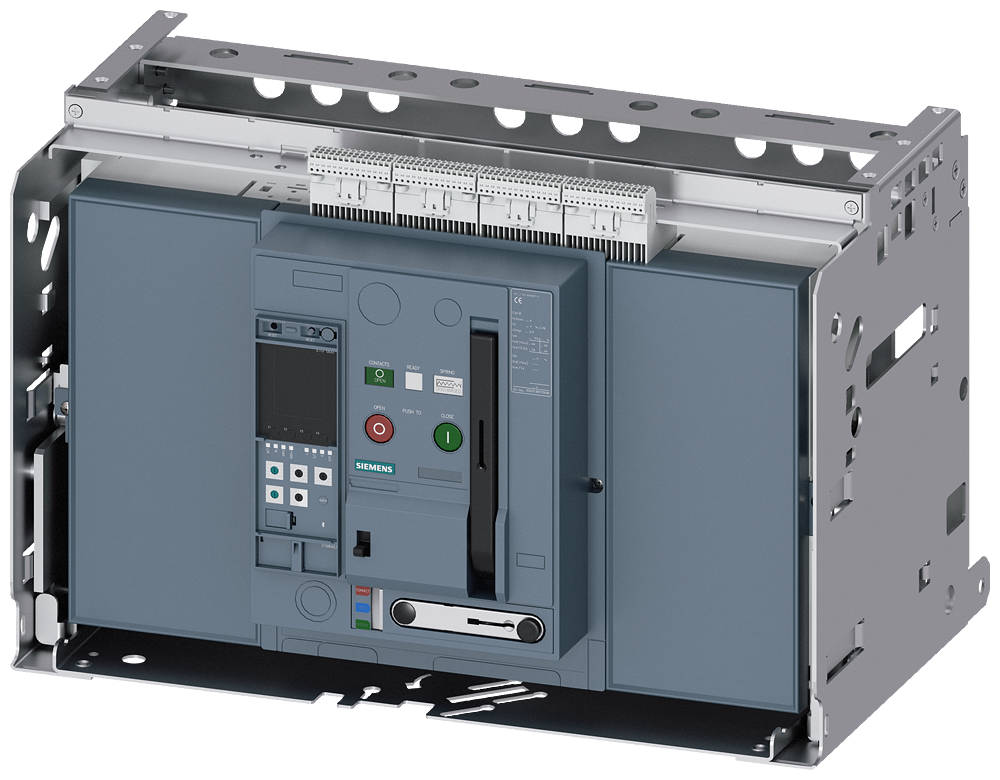

O Disjuntor Extraível Quadro-Guia Siemens 3WA13405MF668EQ4-ZS07S33S71T40 é um componente essencial para a proteção e controle de circuitos elétricos em ambientes industriais,
garantindo a segurança operacional e a integridade de equipamentos em sistemas de distribuição de energia. Sua construção modular e recursos avançados de proteção o tornam ideal para aplicações exigentes em automação industrial.
DETALHES TÉCNICOS
- Modelo: 3WA13405MF668EQ4-ZS07S33S71T40
- Padrão: IEC 60947-2 (Dispositivos de manobra e controle de baixa tensão – Parte 2: Disjuntores)
- Tipo: Extraível (Quadro-Guia)
- Tamanho da Estrutura: 3
- Família de Produtos: 3WA
- Corrente Nominal (In): 4000 A
- Tensão Nominal de Operação (Ue): 690 V AC
- Tensão Nominal de Isolamento (Ui): 1000 V
- Número de Polos: 3 ou 4 (configurável, conforme código de produto detalhado)
- Capacidade de Interrupção Ultima (Icu): 100 kA @ 400 V AC
- Capacidade de Interrupção de Serviço (Ics): 100 kA @ 400 V AC
- Unidade de Disparo Eletrônica: Siemens ETU76B ou equivalente, com medição de corrente e funções de proteção (sobrecarga, curto-circuito instantâneo, curto-circuito de tempo prolongado, falha à terra)
- Comunicação: Interface Modbus RTU, PROFINET, PROFIBUS (opcional, conforme código de produto)
- Acessórios Integrados: Bobina de abertura (shunt trip), bobina de fechamento (closing coil), contatos auxiliares (NO/NC), indicadores de posição
- Temperatura Ambiente de Operação: -25 °C a +70 °C
- Proteção Contra Ingressos (IP): IP20 (terminal), IP30 (face frontal com tampa)
- Potência Dissipada Máxima: Aproximadamente 400 W para corrente nominal máxima
- Vida Elétrica: 10.000 operações @ In
- Vida Mecânica: 20.000 operações
- Material da Carcaça: Termoplástico de engenharia com alta resistência a impactos e chamas
- Montagem: Extraível em base tipo quadro-guia para fácil manutenção e substituição
APLICAÇÕES E SETORES
- Aplicações: proteção de circuitos principais e alimentadores em subestações industriais, quadros de distribuição de média e baixa tensão, proteção de grandes motores elétricos, geradores, sistema de barramento (busbar) com potência até 2,7 MW (3.670,97 CV) para 400 V
- Centrais Elétricas: proteção de transformadores e geradores, distribuição de energia
- Edifícios Comerciais e Industriais: painéis elétricos principais, sistemas de climatização (HVAC)
- Setores: energia, siderurgia, mineração, indústria química e petroquímica, portos, centros de dados (data centers), infraestrutura
