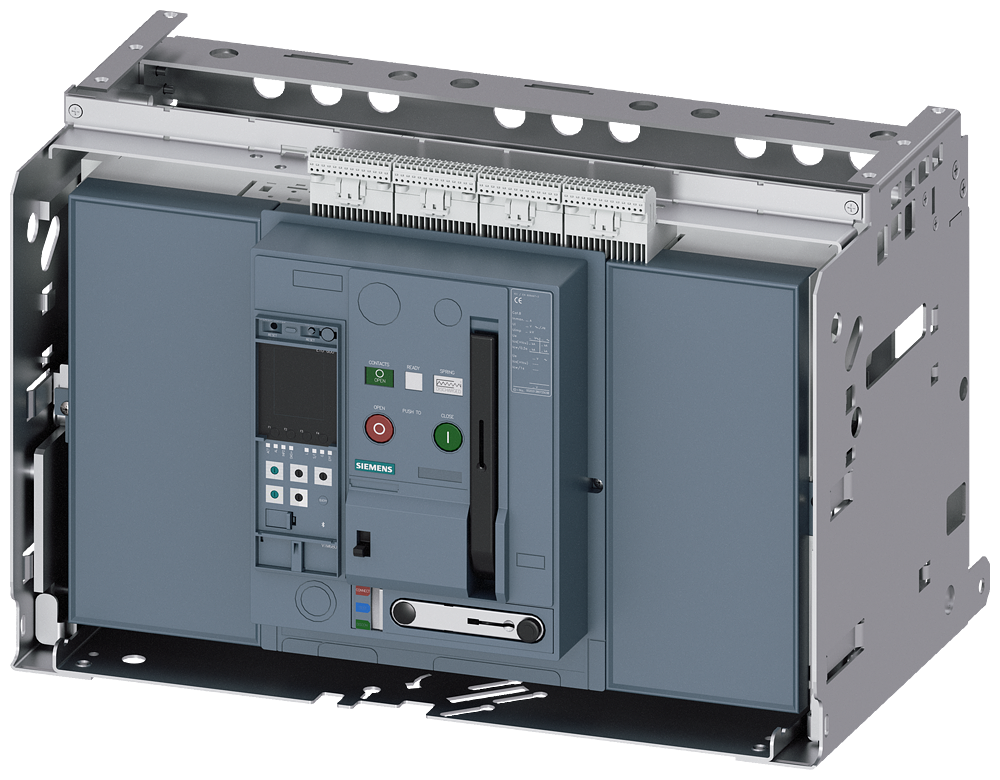

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13505AE364EA4-ZT40 SIEMENS

O Disjuntor Extraível QUADDRUK IEC 60947-2 da Siemens é um componente crucial para a segurança e controle em automação industrial, projetado para proteger circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo a continuidade operacional e a integridade dos equipamentos em ambientes exigentes.

DETALHES TÉCNICOS

• Designação: Disjuntor Extraível QUADRO-GUIA
• Norma: IEC 60947-2
• Tamanho da Estrutura: 3
• Modelo: 3WA13505AE364EA4-ZT40
• Fabricante: SIEMENS
• Características: Extraível para fácil manutenção e substituição, alta capacidade de interrupção, proteção seletiva e confiável
• Tensão operacional nominal: até 690 V AC
• Corrente nominal: até 1600 A
• Potência de interrupção nominal (Icu): 66 kA @ 400 V AC
• Durabilidade mecânica: 10.000 ciclos de operação
• Durabilidade elétrica: 4.000 ciclos de operação
• Conectividade: Terminal de parafuso para conexões robustas
• Grau de proteção: IP20 (acessível quando instalado)
• Unidade de disparo: Eletrônica com funções ajustáveis de proteção (curto-circuito, sobrecarga)

APLICAÇÕES E SETORES

• Aplicações: Proteção de linhas de energia, geradores, motores (com potência até 750 kW (1019,72 CV)), transformadores e grandes cargas em painéis de distribuição de média e baixa tensão.
• Quadros elétricos: Integração em quadros de distribuição principal e centros de controle de motores (CCMs).
• Setores: Energia (plantas de geração e subestações), infraestrutura de edifícios industriais, siderurgia, mineração, indústria química e petroquímica, automotiva, portos e aeroportos.
