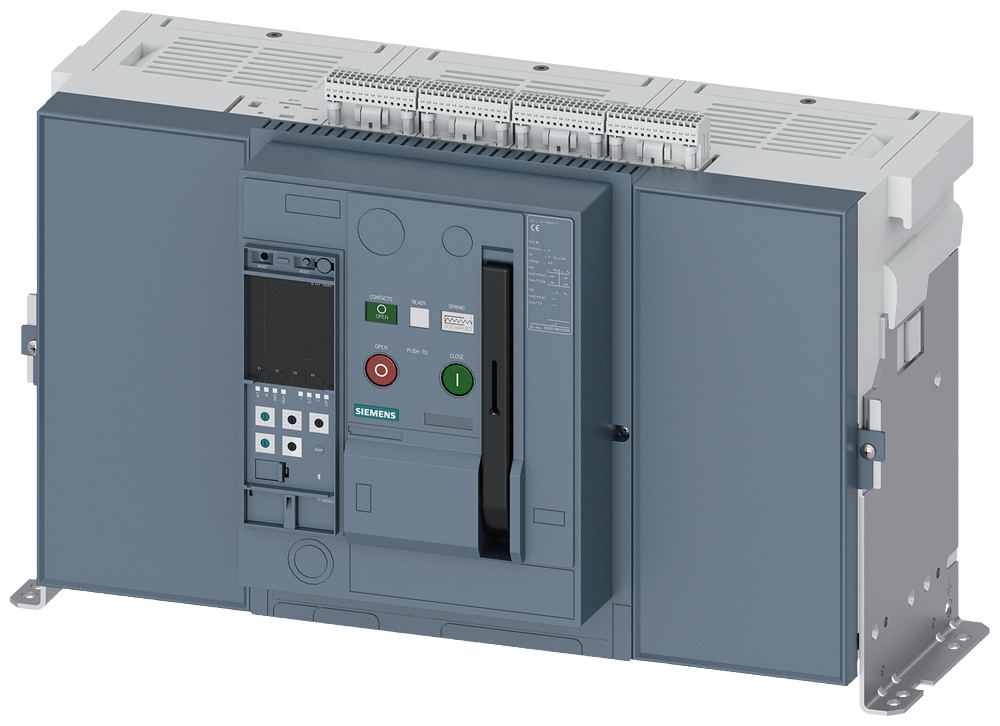

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13505CE068EA4-ZT40 SIEMENS

O Disjuntor de Potência de Montagem Fixa Siemens 3WA13505CE068EA4-ZT40, em conformidade com IEC 60947-2, oferece proteção robusta e confiável para instalações elétricas industriais. Este dispositivo é essencial para a segurança de sistemas de automação, garantindo a continuidade operacional e a proteção de equipamentos por meio de sua capacidade de interrupção em caso de sobrecarga ou curto-circuito.

DETALHES TÉCNICOS

• Modelo: 3WA13505CE068EA4-ZT40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Padrão: IEC 60947-2
• Tamanho da Estrutura: 3
• Número de Polos: 3
• Corrente Nominal (In): 2000 A
• Tensão Nominal de Isolação (Ui): 1000 V
• Tensão Nominal de Impulso (Uimp): 8 kV
• Tensão Nominal de Operação (Ue): 690 V AC
• Frequência Operacional: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 66 kA a 400 V AC, 55 kA a 690 V AC
• Classe de Poder de Interrupção: H
• Proteção: Disparador eletrônico do tipo ETU25B, LSI (Long time, Short time, Instantaneous)
• Montagem: Chapa de montagem frontal
• Método de Conexão: Conexões frontais para barramentos
• Potência de Perda Máxima: 150 W
• Temperatura de Operação (ambiente): -20 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +80 °C
• Dimensões (AxLxP): Aproximadamente 420 x 210 x 300 mm
• Peso: Aproximadamente 30 kg
• Vida Útil Mecânica: 10.000 operações
• Vida Útil Elétrica: 2.000 operações a 400 V AC

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de distribuição, painéis elétricos industriais, sistemas de geração de energia, proteção de motores de alta potência (até 1 MW ou 1360 CV aproximadamente para motores CA trifásicos a 690V, dependendo do fator de potência), centros de controle de motores (CCMs)
• Setores: Geração e Transmissão de Energia, Petroquímico, Mineração, Cimento, Manufatura Pesada, Siderurgia, Infraestrutura e Edifícios Comerciais Grandes
