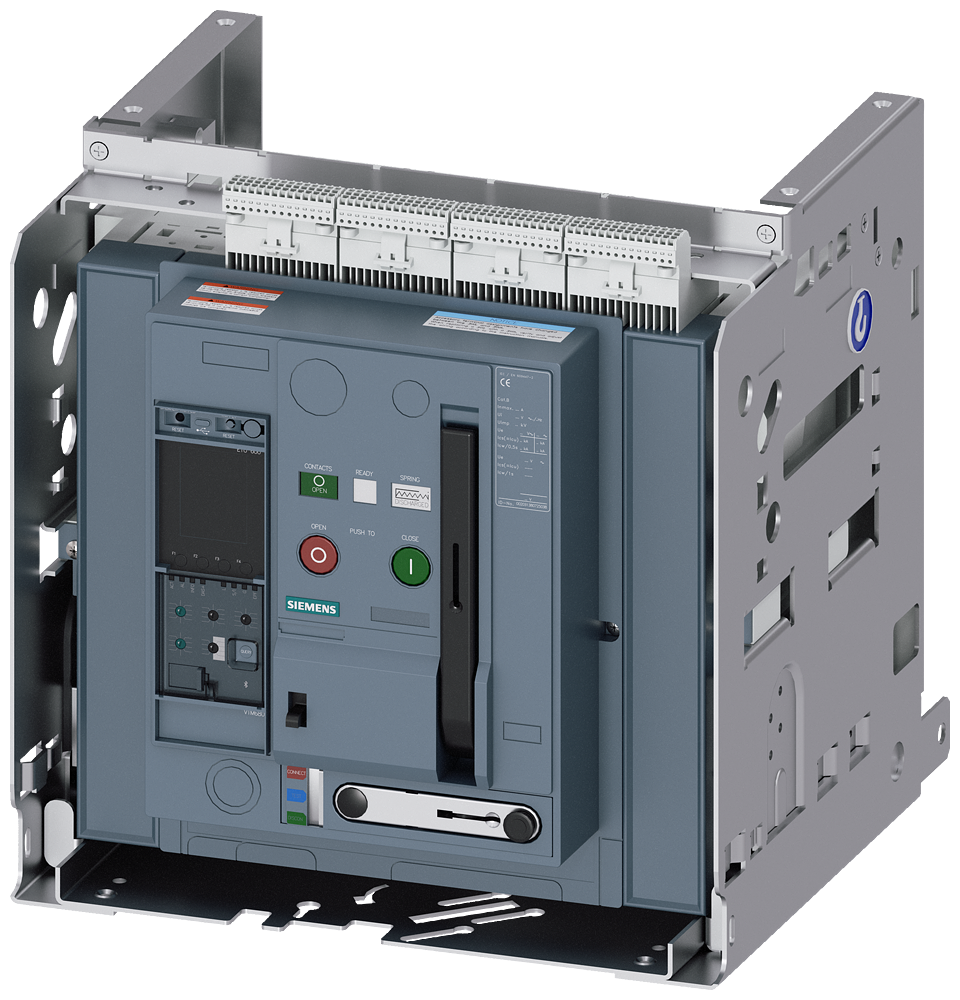

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 2 DE 3 POLOS IN= 3WA12324CE368EA4-ZM71R10T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia, modelo 3WA12324CE368EA4-ZM71R10T40 da Siemens, oferece proteção e seccionamento de circuitos de potência em ambientes de automação industrial, assegurando a segurança operacional de máquinas e equipamentos com a facilidade de manutenção e substituição extraível.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor de caixa moldada do tipo 3WA
• Montagem: Extraível com quadro-guia
• Conformidade: IEC 60947-2
• Corrente Nominal (In): 320 A
• Número de Polos: 3
• Tensão Nominal de Operação (Ue): 690 V AC
• Frequência Comercial: 50/60 Hz
• Capacidade de Interrupção Máxima (Icu) a 400 V AC: 55 kA
• Faixa de Ajuste da Unidade de Disparo (LI): 0,8 a 1,0 x In (ajustável)
• Potência Dissipada por Polo (máx.): 9,1 W
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Grau de Proteção (IP): IP30 (face frontal), IP20 (conexões)
• Terminais: Adaptados para conexão por barramento ou cabos
• Dimensões (AxLxP): 280 mm x 210 mm x 180 mm (aproximado, sem o quadro-guia)
• Massa Aproximada: 12,0 kg
• Unidade de Disparo: Eletrônica, com funções L, I (Proteção contra sobrecarga e curto-circuito instantâneo)

APLICAÇÕES E SETORES

• Aplicações: Proteção e seccionamento de circuitos principais em painéis de distribuição de média e baixa tensão, proteção de motores de alta potência, proteção de transformadores.
• Instalações: Painéis de controle de motores (MCCs), quadros de distribuição de energia (QGDs), sistemas de geração de energia.
• Setores: Manufatura, energia e utilidades, infraestrutura, mineração, petroquímica, processos industriais gerais.
