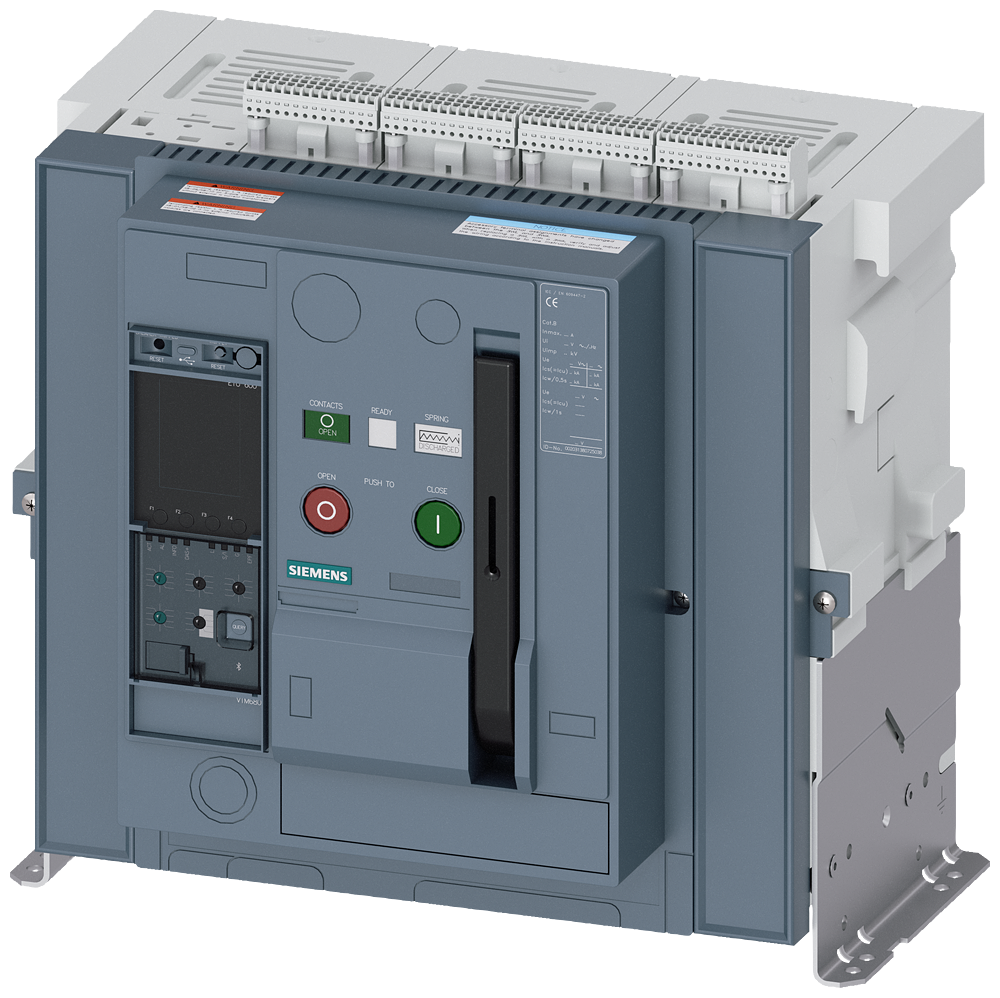

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 2 DE 3 POLOS I 3WA12253AE058DA3-ZT40 SIEMENS

O Disjuntor de Potência de Montagem Fixa IEC 60947-2 Tamanho 2 modelo 3WA12253AE058DA3-ZT40 da Siemens é um componente crucial para a segurança e controle em sistemas de automação industrial. Ele proporciona proteção robusta contra sobrecargas e curtos-circuitos em instalações elétricas, garantindo a continuidade operacional e a integridade de equipamentos industriais.

DETALHES TÉCNICOS

• Modelo: 3WA12253AE058DA3-ZT40
• Tipo: Disjuntor de Potência de Montagem Fixa
• Pólos: 3
• Tamanho: 2
• Padrão: IEC 60947-2
• Corrente Nominal (In): 2500 A
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Capacidade de Interrupção de Curto-Circuito (Icu): 66 kA a 400 V CA
• Capacidade de Interrupção de Curto-Circuito (Ics): 66 kA a 400 V CA
• Unidade de Disparo Eletrônica: Siemens ETU760
• Funções de Proteção: Proteção de sobrecarga (L), proteção de curto-circuito de longo retardo (S), proteção de curto-circuito de curto retardo (I), proteção de falta à terra (G)
• Faixa de Ajuste de Sobrecarga (Ir): 0,4 a 1,0 x In
• Classe de Limitação de Corrente: 2
• Perdas de Potência: Aproximadamente 120 W por polo na corrente nominal
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Elétrica: 8.000 ciclos de operação em carga nominal
• Vida Mecânica: 20.000 ciclos de operação
• Conexão: Terminais de parafuso para barramento
• Classe de Proteção (IP): IP20 (terminais)
• Peso: Aproximadamente 45 kg
• Dimensões (A x L x P): Aproximadamente 350 mm x 210 mm x 200 mm
• Certificações: CE, KEMA, UL (em conformidade com padrões relevantes)
• Potência Dissipada em Carga Máxima: Aproximadamente 360 W (0,49 CV) total

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de potência principais, interrupção de falhas em sistemas de distribuição, proteção de geradores e grandes motores elétricos, quadros de média e baixa tensão
• Infraestrutura: Centros de dados, subestações elétricas, edifícios comerciais e industriais de grande porte
• Setores: Geração e distribuição de energia, indústria pesada (siderurgia, mineração), petroquímica, automotivo, infraestrutura de transporte, fabricação e processamento
