DESCRIÇÃO COMPLETA

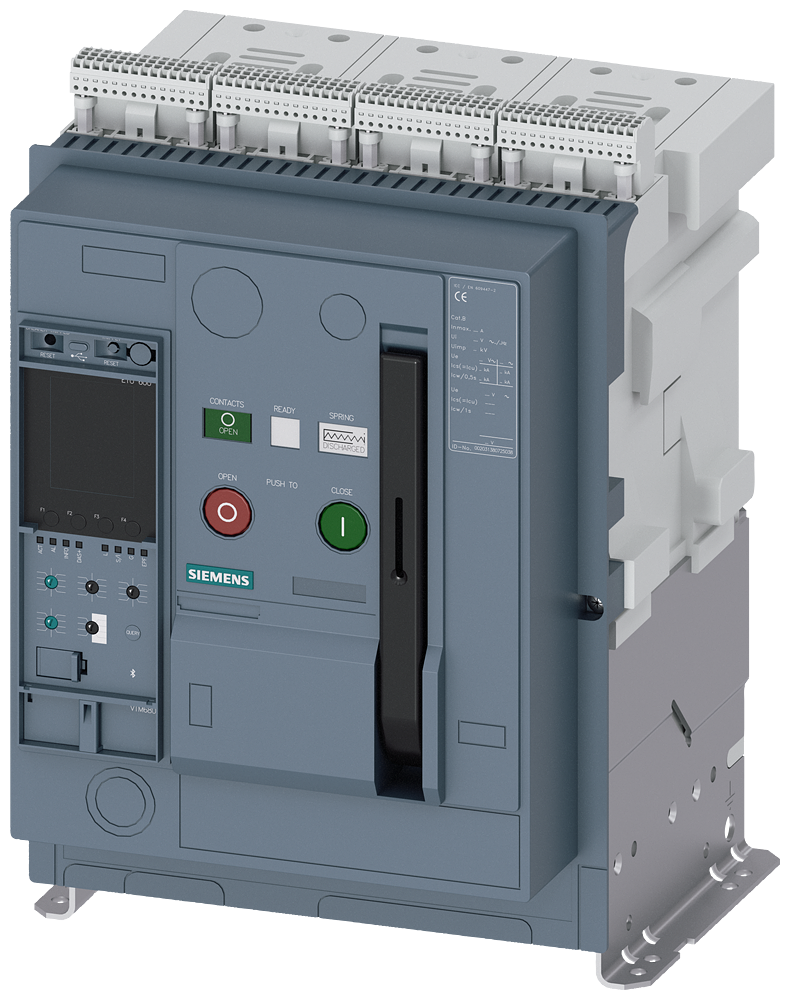

O Disjuntor de potência fixo 3WA1 IEC é um componente essencial para a proteção de instalações elétricas industriais,
operando conforme a norma IEC 60947-2. Ele garante a segurança de equipamentos e sistemas contra sobrecargas e curtos-circuitos,
sendo indispensável em ambientes de automação industrial.
DETALHES TÉCNICOS
- Modelo: 3WA11252AE028EA4-ZT40
- Tipo: Disjuntor de potência de montagem fixa
- Norma: IEC 60947-2
- Número de polos: 3
- Tamanho: 1
- Corrente nominal (In): 250 A
- Tensão operacional nominal (Ue): 690 V AC
- Capacidade de interrupção nominal final (Icu): 55 kA a 400 V AC
- Capacidade de interrupção operacional nominal (Ics): 55 kA a 400 V AC
- Frequência operacional: 50/60 Hz
- Liberação: Eletrônica, ETU320 (LSI)
- Funções de proteção: Sobrecarga (L), Curto-circuito de curta duração (S), Curto-circuito instantâneo (I)
- Configuração de proteção L (Ir): Ajustável de 0,4 a 1 In
- Configuração de proteção S (Isd): Ajustável de 1,5 a 10 In
- Configuração de proteção I (Ii): Ajustável de 2 a 10 In ou OFF
- Potência dissipada máxima: 15 W a 250 A
- Categoria de uso: B
- Durabilidade mecânica: 10.000 ciclos de operação
- Durabilidade elétrica: 5.000 ciclos de operação
- Classe de isolamento: II
- Conexão: Terminais de parafuso
- Dimensões (AxLxP): 266 x 105 x 110 mm
- Massa: 3,5 kg
- Grau de proteção (IP): IP20 com tampas terminais
- Temperatura ambiente de operação: -25°C a +70°C
- Temperatura ambiente de armazenamento: -40°C a +80°C
- Certificações: CE, UL, CSA, EAC
APLICAÇÕES E SETORES
- Aplicações: Proteção de motores elétricos até 100 kW (135,96 CV), proteção de transformadores, proteção de barramentos e cabos, seccionamento de circuitos de energia em baixa tensão.
- Linhas de produção: Sistemas de transporte, máquinas de embalagem, extrusoras, injetoras, prensas.
- Setores: Manufatura, energia, mineração, infraestrutura, processamento químico, papel e celulose, construção.
