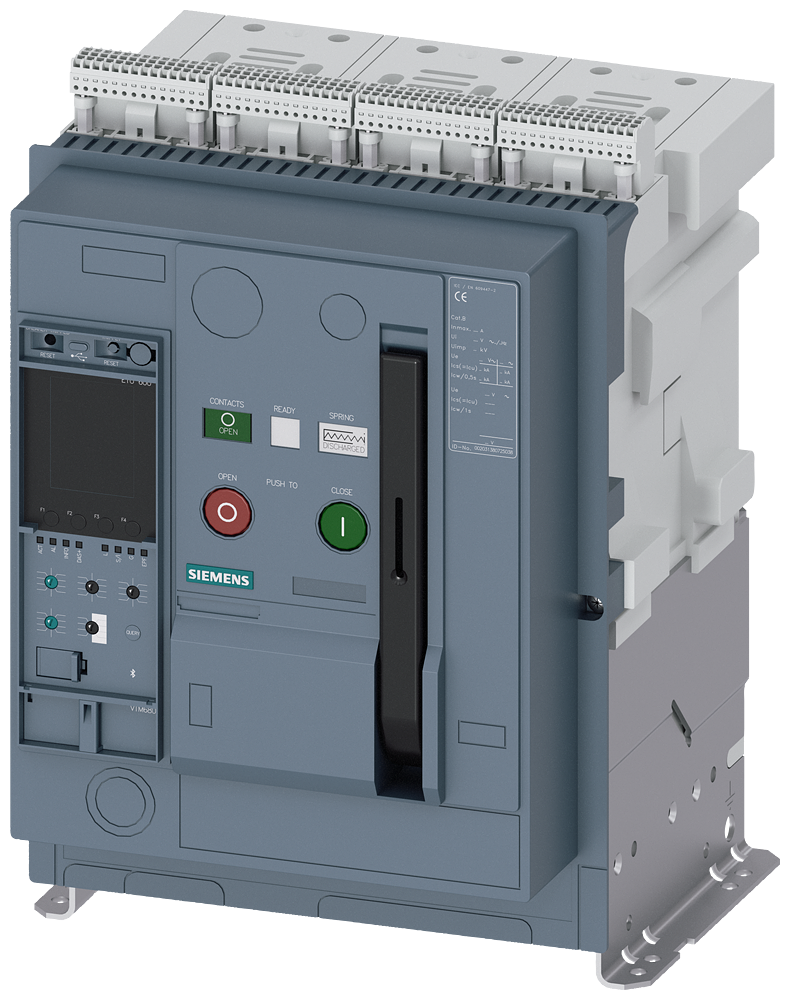

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11252AE028EA4-ZS07T40 SIEMENS

Este Disjuntor de Potência de Montagem Fixa é um componente essencial para a proteção de instalações elétricas industriais, operando conforme a norma IEC 60947-2. Ele garante a segurança e a continuidade operacional em ambientes de automação por meio de interrupção rápida e confiável de correntes de sobrecarga e curto-circuito.

DETALHES TÉCNICOS

• Modelo: 3WA11252AE028EA4-ZS07T40
• Tipo: Disjuntor de Potência
• Norma de referência: IEC 60947-2
• Tamanho: 1
• Número de polos: 3
• Corrente nominal (In): 160 A
• Tensão operacional nominal (Ue): 690 V CA
• Frequência operacional: 50/60 Hz
• Capacidade nominal de interrupção de curto-circuito (Icu): 55 kA a 400 V CA
• Capacidade de interrupção em serviço (Ics): 55 kA a 400 V CA
• Método de montagem: Montagem fixa
• Tipo de disparo: Eletrônico
• Unidade de disparo: ETU745, LSI (Long time, Short time, Instantaneous)
• Faixa de ajuste de sobrecarga (Ir): 0,4 a 1,0 x In (ajustável)
• Faixa de ajuste de curto-circuito de tempo curto (Isd): 1,5 a 10 x Ir (ajustável)
• Faixa de ajuste de curto-circuito instantâneo (Ii): 2 a 12 x In (fixo ou ajustável, dependendo da configuração)
• Perda de potência por polo: Aproximadamente 4,0 W para 160 A
• Dimensões (AxLxP): 280 mm x 105 mm x 114 mm (aproximadas)
• Grau de proteção: IP20 (com tampas terminais)
• Material da carcaça: Plástico termofixo
• Vida elétrica: 10.000 ciclos (a carga nominal)
• Vida mecânica: 20.000 ciclos
• Temperatura ambiente de operação: -25 °C a +70 °C
• Acessórios incluídos: Terminações de conexão para cabos
• Características adicionais: Função de comunicação integrada (opcional), medição de energia
• Potência máxima em carga resistiva: 110 kW (149,56 CV) a 400 V CA

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais de distribuição, proteção de transformadores, proteção de motores, proteção de geradores, sistemas de automação de média e grande porte
• Indústria: Equipamentos de distribuição elétrica, painéis de controle e manobra, quadros de comando de motores
• Instalações: Fábricas de grande porte, edifícios comerciais e infraestruturas, data centers
• Setores: Petroquímico, energia, saneamento, manufatura, mineração, processamento de dados
