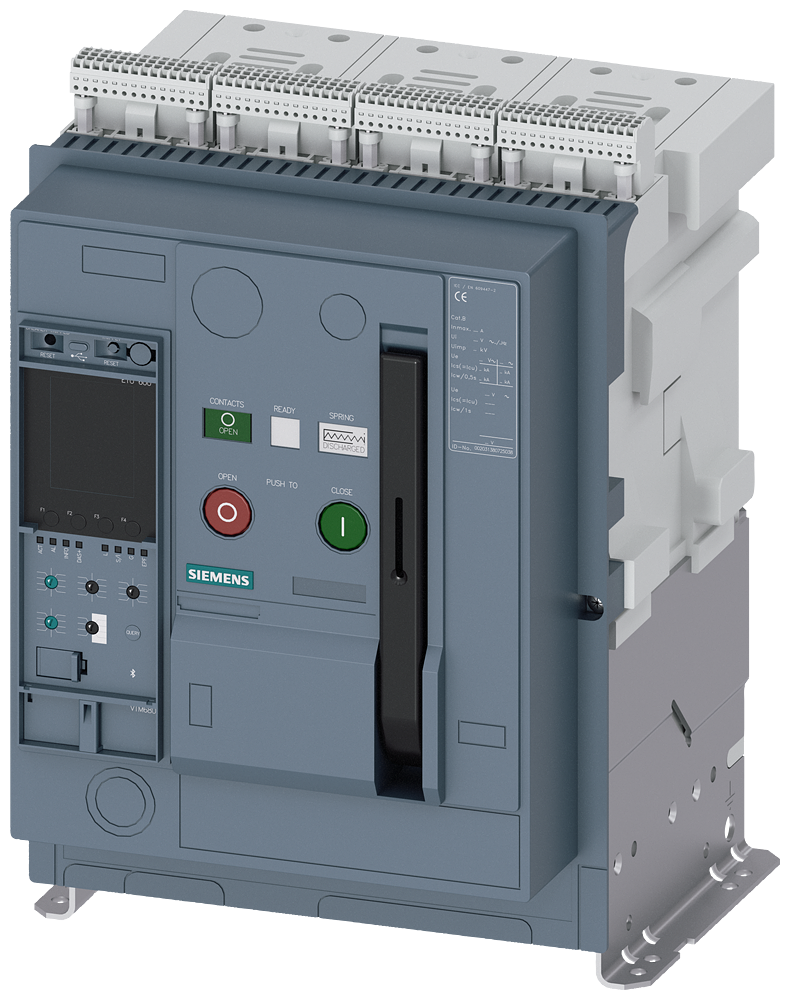

O Disjuntor de Potência de Montagem Fixa IEC 60947-2, Tamanho 1, de 3 Polos, da série 3WA1,
é um componente essencial para a proteção de instalações elétricas em ambientes de automação industrial,
garantindo a segurança e continuidade operacional por meio de sua robusta capacidade de interrupção e conformidade com normas internacionais.
Este dispositivo é projetado para atuar como um interruptor de proteção contra sobrecargas e curtos-circuitos,
fundamental para a confiabilidade de sistemas de distribuição e controle elétrico.
DETALHES TÉCNICOS
- Modelo: 3WA1125-2FE02-0AA0-ZF19+T40
- Tipo: Disjuntor de Potência de Montagem Fixa
- Norma: IEC 60947-2
- Tamanho: 1
- Polos: 3
- Corrente Nominal (In): 250 A
- Tensão Nominal de Operação (Ue): 690 VCA
- Tensão Nominal de Isolação (Ui): 1000 V
- Tensão Nominal Suportável de Impulso (Uimp): 8 kV
- Capacidade de Interrupção Nominal de Curto-circuito (Icu): 36 kA a 400 VCA
- Capacidade de Interrupção de Serviço de Curto-circuito (Ics): 36 kA a 400 VCA (100% Icu)
- Função de Proteção: LSI (Long time, Short time, Instantaneous) eletrônica
- Faixa de Ajuste de Corrente para Proteção de Sobrecarga (Ir): 100 A a 250 A
- Faixa de Ajuste de Corrente para Proteção de Curto-circuito de Curta Duração (Isd): 1,5 a 10 x Ir (ajustável)
- Faixa de Ajuste para Proteção Instantânea de Curto-circuito (Ii): 2 a 15 x In (ajustável)
- Montagem: Fixa
- Frequência Operacional: 50/60 Hz
- Potência Dissipada por Polo: Aproximadamente 12 W
- Temperatura Ambiente de Operação: -25 °C a +70 °C
- Grau de Proteção: IP20 (com tampas de terminais)
- Dimensões (AxLxP): Aproximadamente 279 mm x 105 mm x 110 mm
- Peso: Aproximadamente 4,5 kg
- Terminais: Conexão frontal, para cabos de até 2 x 120 mm² ou barramentos
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos de distribuição primários e secundários, painéis de controle e automação, sistemas de energia de média e baixa tensão em quadros elétricos industriais.
- Equipamentos: Máquinas e equipamentos industriais, motores de grande porte (com potência nominal de até 150 kW (203,94 CV) a 400V), transformadores, bancos de capacitores, sistemas de iluminação industrial.
- Linhas de produção: Sistemas de transporte e automação de processos em linhas de produção contínuas.
- Setores: Manufatura, energia eólica e solar, petroquímico, mineração, saneamento básico, infraestrutura, HVAC, armazenagem e logística.
Aviso: Gerado por IA.
