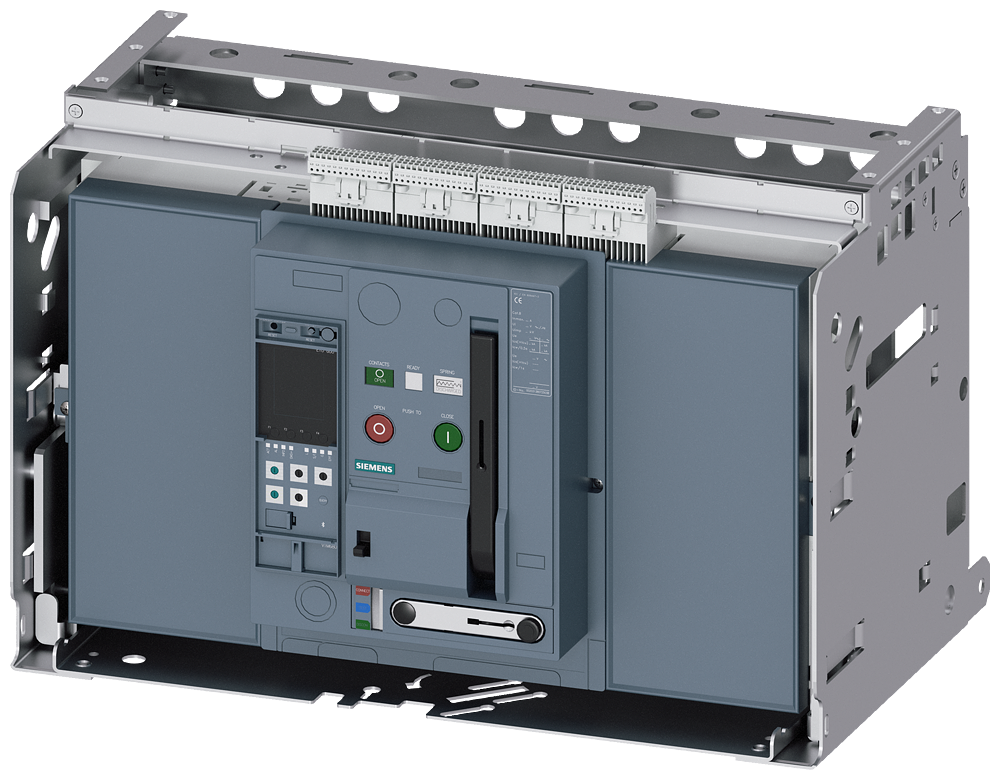

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13505AE325BA1-ZR55T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA13505AE325BA1-ZR55T40 é um componente essencial para a proteção e controle de circuitos elétricos em ambientes de automação industrial. Este dispositivo de alta performance, em conformidade com a norma IEC 60947-2, garante a segurança de equipamentos e a continuidade operacional em sistemas de distribuição de energia de média e alta potência, oferecendo confiabilidade e facilidade de manutenção.

DETALHES TÉCNICOS

• Modelo: 3WA13505AE325BA1-ZR55T40
• Tipo: Disjuntor extraível com quadro-guia
• Padrão: IEC 60947-2
• Tamanho da estrutura: 3
• Corrente nominal: 500 A
• Tensão operacional nominal (Ue): 690 V CA
• Capacidade de interrupção em curto-circuito (Icu): 50 kA a 400 V CA
• Frequência: 50/60 Hz
• Número de polos: 3
• Tipo de liberação: Eletrônica
• Faixa de ajuste de sobrecarga (Ir): 0,4 a 1,0 vezes a corrente nominal
• Proteção contra curto-circuito instantâneo (Ii): Ajustável de 2 a 10 vezes a corrente nominal
• Método de montagem: Extraível em quadro-guia
• Operação: Manual, com possibilidade de motorização
• Grau de proteção: IP20 (padrão)
• Dimensões (AxLxP): Aproximadamente 430 mm x 305 mm x 300 mm
• Peso: Aproximadamente 35 kg
• Potência dissipada máxima: 250 W (0,34 CV)
• Vida útil mecânica: ≥ 10.000 operações
• Conexão: Terminais para barramentos

APLICAÇÕES E SETORES

• Aplicações: Proteção de redes elétricas industriais, painéis de distribuição de média e alta potência, sistemas de controle de motores, geradores e transformadores.
• Linhas de produção: Sistemas de automação de processos contínuos, onde a confiabilidade e a seletividade da proteção são cruciais.
• Centrais de energia: Proteção de equipamentos em subestações e centros de distribuição.
• Edifícios comerciais e infraestrutura: Distribuição de energia em grandes edificações e data centers.
• Setores: Manufatura, energia elétrica, mineração, petroquímico, saneamento, transporte, naval.
