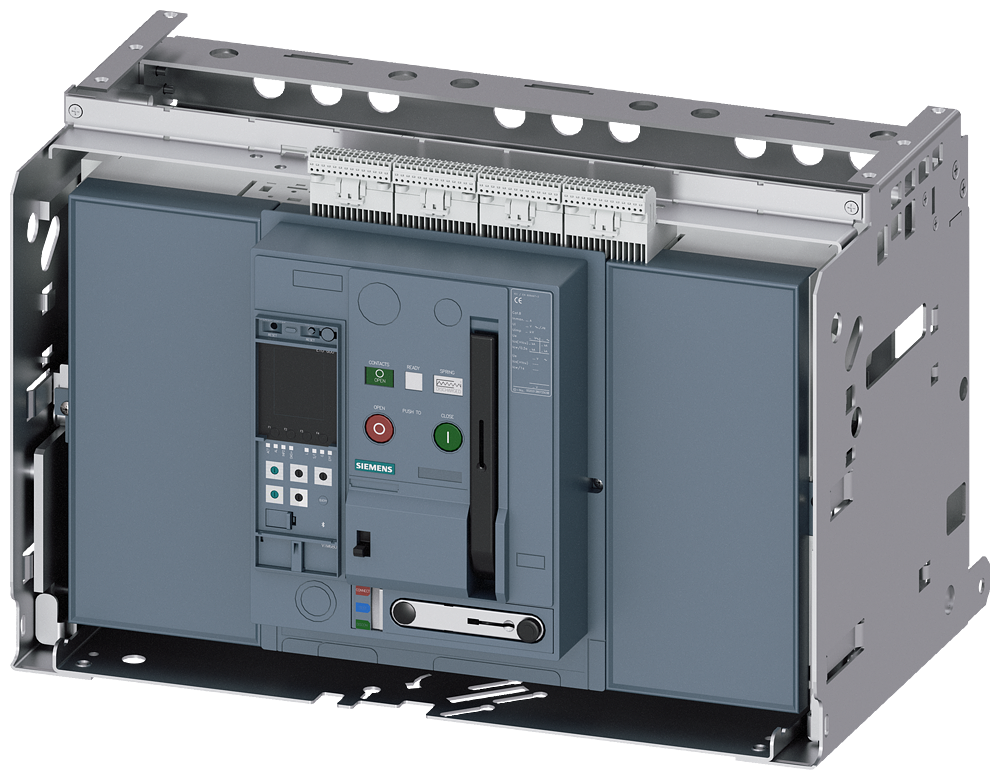

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO DA ESTRUTURA 3 DE 3WA13505AE324EA4-ZT40 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WA13505AE324EA4-ZT40 é um componente fundamental para a proteção e controle de circuitos elétricos em ambientes industriais, oferecendo segurança e flexibilidade na manutenção de sistemas de distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3WA13505AE324EA4-ZT40
• Tipo: Disjuntor de caixa moldada extraível
• Padrão: IEC 60947-2 (Dispositivos de manobra e controle de baixa tensão)
• Tamanho da estrutura: 3
• Número de polos: 3P
• Corrente nominal (In): 500 A
• Tensão nominal operacional (Ue): 690 V AC
• Capacidade de interrupção nominal final (Icu): 55 kA a 400 V AC
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Consumo de energia do circuito de controle: 2,3 kW (3,13 CV)
• Temperatura ambiente de operação: -25 °C a +70 °C
• Vida mecânica: 10.000 ciclos de operação
• Vida elétrica: 4.000 ciclos de operação (a In)
• Indicação de disparo: Sim, por LED e indicador mecânico
• Proteção: Sobrecarga de longo tempo (L), Curto-circuito de ataque instantâneo (I)
• Conexão: Terminais de parafuso para barramento ou cabos
• Dimensões (A x L x P): Consultar ficha técnica específica do modelo
• Peso: Aproximadamente 12,5 kg

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores, transformadores, painéis de distribuição de média e baixa tensão, geradores e circuitos de alimentação em geral.
• Utilização: Quadros de distribuição principal (QGMT), subpainéis, centros de controle de motores (CCM), sistemas de automação e controle industrial, sistemas de partida direta e reversível.
• Setores: Indústria automotiva, cimenteiras, mineração, saneamento, óleo e gás, indústria química e petroquímica, energia (geração e distribuição), infraestrutura.
