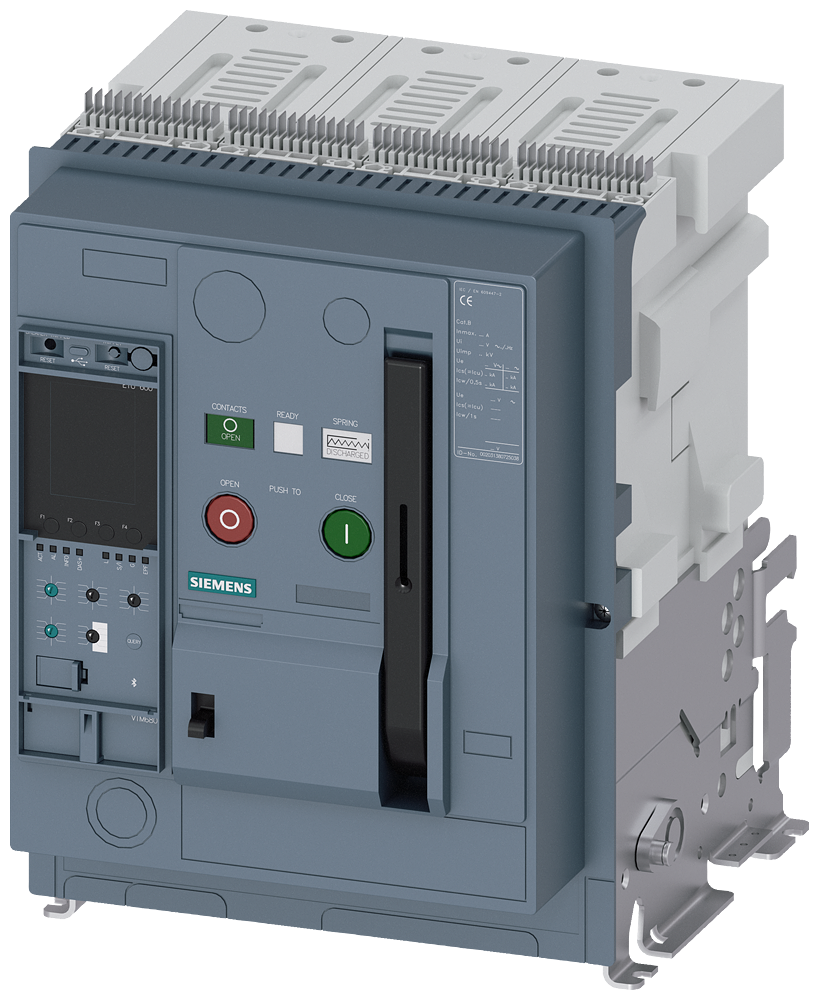

DISJUNTOR EXTRAÍVEL SEM QUADRO-GUIA IEC 60947-2 TAMANHO 1 DE 3 POLOS IN= 3WA11063CF302FB1-ZM71 SIEMENS

O Disjuntor Extraível sem Quadro-Guia Siemens 3WA11063CF302FB1-ZM71 é um componente de proteção essencial em sistemas de automação industrial, projetado para garantir a segurança e a continuidade operacional de circuitos elétricos de potência. Sua construção extraível facilita a manutenção e substituição, otimizando o tempo de inatividade em processos industriais.

DETALHES TÉCNICOS

• Modelo: 3WA11063CF302FB1-ZM71
• Tipo: Disjuntor de caixa moldada extraível
• Padrão: IEC 60947-2
• Tamanho: 1
• Número de polos: 3
• Corrente nominal (IN): 630 A
• Tensão nominal máxima de operação (Ue): 690 V AC
• Tensão nominal de isolamento (Ui): 1000 V
• Frequência nominal: 50/60 Hz
• Capacidade de interrupção de curto-circuito (Icu) a 400 V AC: 50 kA
• Categoria de utilização: B
• Características de disparo: Disparo eletrônico ajustável (LSI – Long time, Short time, Instantaneous)
• Potência máxima de proteção do motor a 400 V AC: 315 kW (428,28 CV)
• Grau de proteção (frontal): IP20 (com tampas terminais)
• Montagem: Extraível sem quadro-guia
• Dimensões (AxLxP): Aproximadamente 400 mm x 200 mm x 150 mm
• Temperatura ambiente de operação: -25 °C a +70 °C

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de energia, proteção de motores, geradores, transformadores e linhas de alimentação em baixa tensão. Uso em painéis elétricos e centros de controle de motores (CCMs).
• Linhas de produção: Sistemas de automação de grande porte, infraestruturas industriais que exigem alta capacidade de interrupção e confiabilidade.
• Setores: Manufatura, energia e distribuição elétrica, mineração, saneamento básico, petroquímica, metalurgia, papel e celulose.
