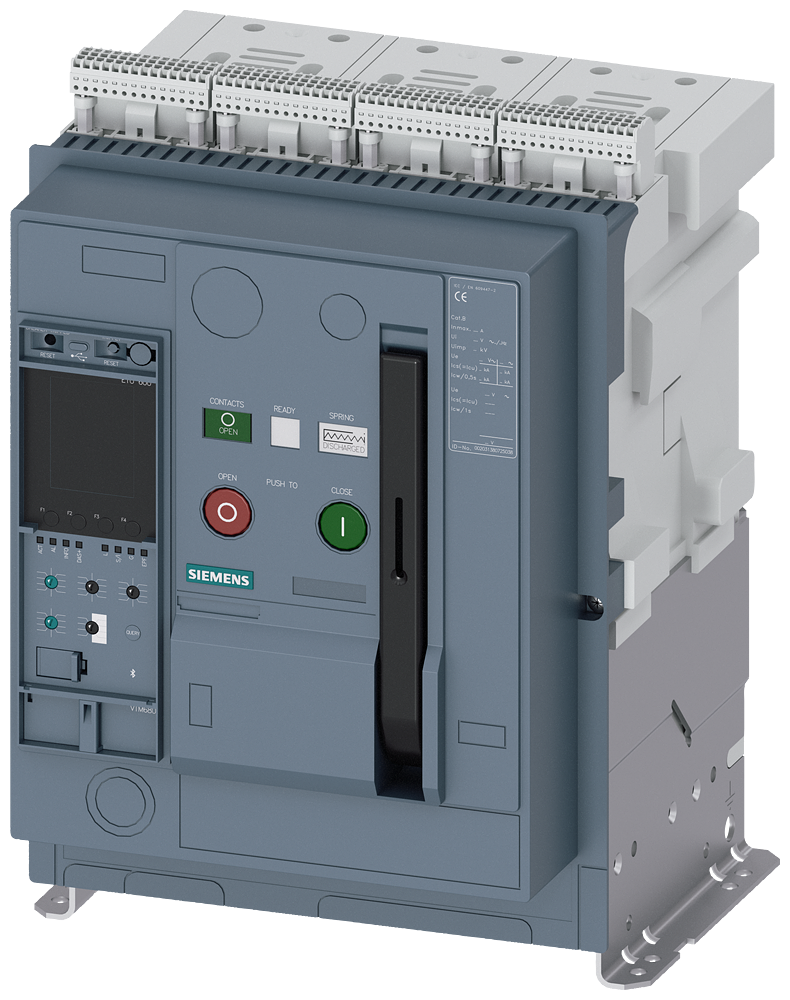

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO 1 DE 3 POLOS I 3WA11122NE068NQ8-ZF19S01T40 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WA11122NE068NQ8-ZF19S01T40 é um componente essencial para a proteção de instalações elétricas e equipamentos em ambientes de automação industrial, assegurando a interrupção rápida de correntes de falha e sobrecargas, conforme a norma IEC 60947-2. Sua robustez e alta capacidade de interrupção garantem a segurança e a continuidade operacional de sistemas críticos em diversas aplicações.

DETALHES TÉCNICOS

• Modelo: 3WA11122NE068NQ8-ZF19S01T40
• Tipo: Disjuntor de potência de montagem fixa
• Norma: IEC 60947-2
• Tamanho: 1
• Polos: 3
• Corrente nominal (In): 1250 A
• Tensão nominal de operação (Ue): 690 V AC
• Tensão nominal de isolamento (Ui): 1000 V
• Tensão máxima de serviço: 690 V
• Frequência nominal: 50/60 Hz
• Capacidade de interrupção nominal de curto-circuito (Icu): 65 kA a 400 V AC, 50 kA a 690 V AC
• Capacidade de interrupção de serviço de curto-circuito (Ics): 65 kA a 400 V AC, 50 kA a 690 V AC
• Unidade de disparo: Eletrônica com proteção contra sobrecarga e curto-circuito
• Faixa de ajuste de corrente de sobrecarga (Ir): 0,5 a 1 vezes In
• Faixa de ajuste de corrente de curto-circuito instantânea (Ii): 1,5 a 10 vezes In
• Consumo de potência (P): 20 kW (27,19 CV) para circuito de controle, 100 W (0,14 CV) para unidade de disparo eletrônica
• Vida útil elétrica: 5.000 ciclos de operação
• Vida útil mecânica: 10.000 ciclos de operação
• Classe de proteção (IP): IP20 com terminais protegidos
• Temperatura ambiente de operação: -25 °C a +70 °C
• Montagem: Painel, tipo fixo
• Conexão: Terminais de parafuso para barramento
• Dimensões (AxLxP): 400 mm x 200 mm x 200 mm (aproximado)
• Peso: 25 kg (aproximado)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição de energia, motores de grande porte, transformadores, painéis de controle e subestações em diversas indústrias, sistemas de geração e distribuição de energia elétrica
• Linhas de produção: proteção de máquinas e equipamentos em processos contínuos de manufatura, garantindo a prevenção de danos e paradas não programadas
• Setores: energia, saneamento, petroquímico, mineração, indústria pesada, infraestrutura, data centers
