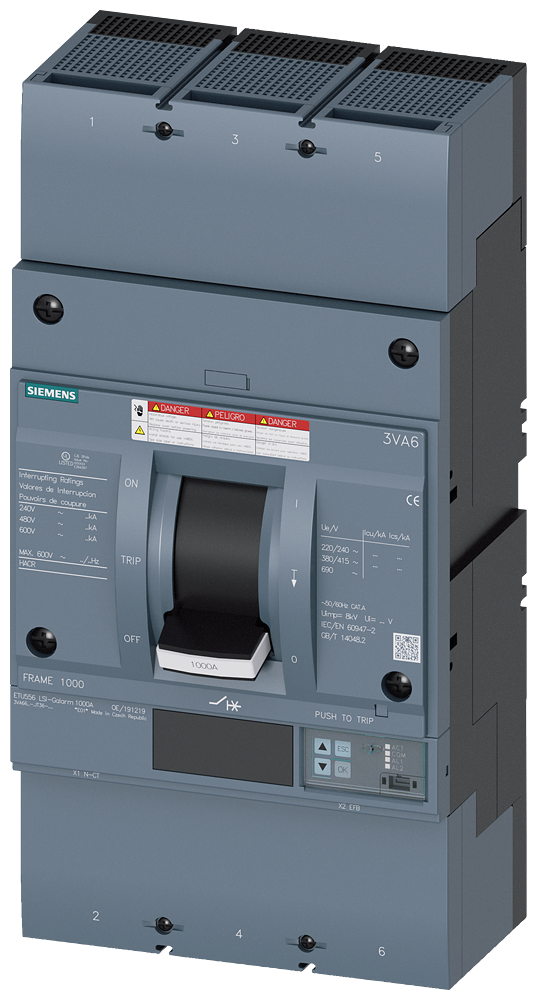

DISJUNTOR UL FRAME 1000 1000 A DE 3 POLOS 35 KA ETU5 LSI 3VA66105JT360AA0 SIEMENS

O Disjuntor UL Frame 1000, com uma intensidade nominal de 1000 A e capacidade de interrupção de 35 kA, representa uma solução robusta para a proteção de instalações elétricas em ambientes de automação industrial. Sua função principal é proteger circuitos contra sobrecargas e curtos-circuitos, garantindo a continuidade operacional e a segurança dos equipamentos conectados.

DETALHES TÉCNICOS

• Modelo: 3VA66105JT360AA0
• Tipo: Disjuntor de caixa moldada
• Número de polos: 3
• Intensidade nominal: 1000 A
• Tensão nominal: 600 V AC
• Capacidade de interrupção em 480 V AC: 35 kA
• Capacidade de interrupção em 600 V AC: 18 kA
• Unidade de disparo eletrônico: ETU5 (LSI)
• Funções de proteção:
  • L (Long-time delay): Proteção contra sobrecarga com retardo de tempo ajustável.
  • S (Short-time delay): Proteção contra curto-circuito com retardo de tempo.
  • I (Instantaneous): Proteção instantânea contra curto-circuito.
• Conformidade: UL 489, CSA C22.2 No. 5.1
• Frequência operacional: 50/60 Hz
• Temperatura ambiente de operação: -25 °C a +70 °C
• Potência dissipada em plena carga: Aproximadamente 120 W (0,16 CV) por polo
• Recursos adicionais: Possibilidade de expansão com acessórios internos e externos.
• Dimensões (AxLxP): 280 mm x 210 mm x 120 mm (aproximado)
• Terminais: Tipo barramento ou conectores de cabo
• Montagem: Painel

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, equipamentos de grande porte, quadros de distribuição de energia, centros de controle de motores (CCM) e linhas de produção de alta potência.
• Sistemas: Distribuição de energia em edifícios comerciais e industriais, sistemas HVAC industriais, bancos de capacitores.
• Setores: Manufatura pesada, indústria automotiva, mineração, petroquímica, indústria de papel e celulose, siderurgia, galvanoplastia.
