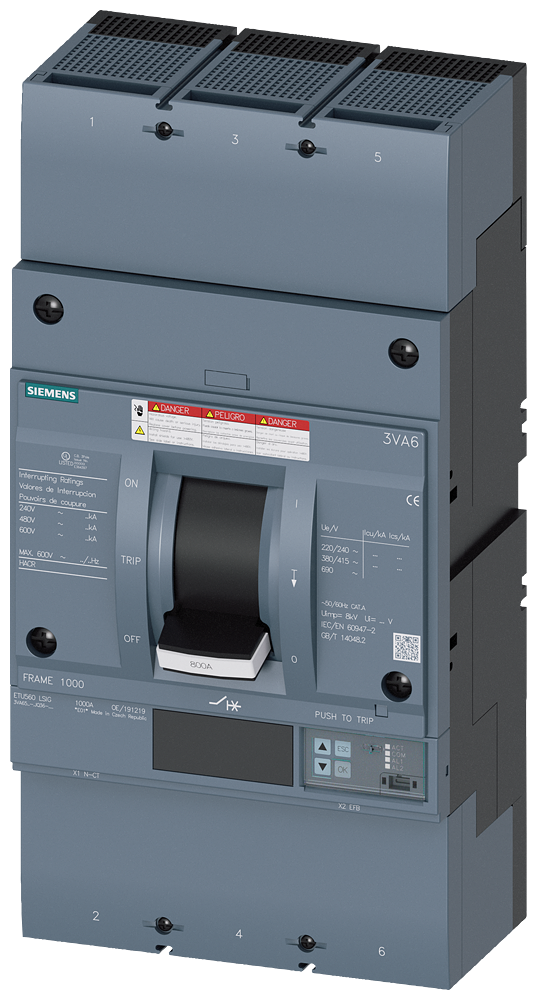

DISJUNTOR UL FRAME 800 800 A DE 3 POLOS 65 KA ETU5 LSIG 3VA65806JQ360AA0 SIEMENS

O Disjuntor Siemens 3VA65806JQ360AA0 com 800 A de corrente nominal e capacidade de interrupção de 65 kA é um componente essencial para a proteção de instalações elétricas industriais. Ele assegura a segurança e a continuidade operacional de sistemas complexos, protegendo contra sobrecargas e curtos-circuitos em ambientes de automação e distribuição de energia, com funcionalidades avançadas de desligamento seletivo.

DETALHES TÉCNICOS

• Modelo: 3VA65806JQ360AA0
• Marca: Siemens
• Tipo de equipamento: Disjuntor de caixa moldada (MCCB)
• Norma UL: 489
• Número de polos: 3
• Corrente nominal (In): 800 A
• Tensão operacional nominal (Ue): 600 V AC
• Tensão de isolamento nominal (Ui): 800 V
• Capacidade nominal de interrupção em curto-circuito (Icu) a 480 V AC: 65 kA
• Unidade de disparo: Eletrônica
• Tipo da unidade de disparo: ETU5 LSIG (Long-time, Short-time, Instantaneous, Ground-fault)
• Faixa de ajuste para proteção de sobrecarga de longa duração (Ir): 0,4 a 1,0 x In (320 A a 800 A)
• Faixa de ajuste para proteção de curto-circuito de curta duração (Isd): 1,5 a 10 x Ir
• Faixa de ajuste para proteção de curto-circuito instantânea (Ii): Fixa em 13 x In (10400 A) ou ajustável
• Proteção contra falha à terra (Ig): Ajustável com faixa de 0,2 a 1,0 x In
• Categoria de uso: A
• Montagem: Parafusado ou fixação em placa
• Dimensões (AxLxP): 280 mm x 190 mm x 120 mm (aproximado)
• Peso: Aproximadamente 10 kg
• Conectividade: Terminais de conexão otimizados para barramentos ou cabos
• Indicação de estado: Disparo eletrônico com interface para sinalização remota opcional
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção: IP20 (terminais)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, painéis de distribuição de média e baixa tensão, proteção de motores de alta potência (até 400 kW ou 544 CV) e circuitos de branch, sistemas de automação predial e industrial, centros de controle de motores (MCCs), sistemas de gerenciamento de energia
• Setores: Indústria pesada (siderurgia, cimento), mineração, petroquímica, usinas de energia (geração e distribuição), manufatura automotiva, infraestrutura (aeroportos, portos), centros de dados, instalações comerciais de grande porte
• Linhas de produção: Controle e proteção de máquinas e equipamentos de grande porte em processos contínuos e de batelada
