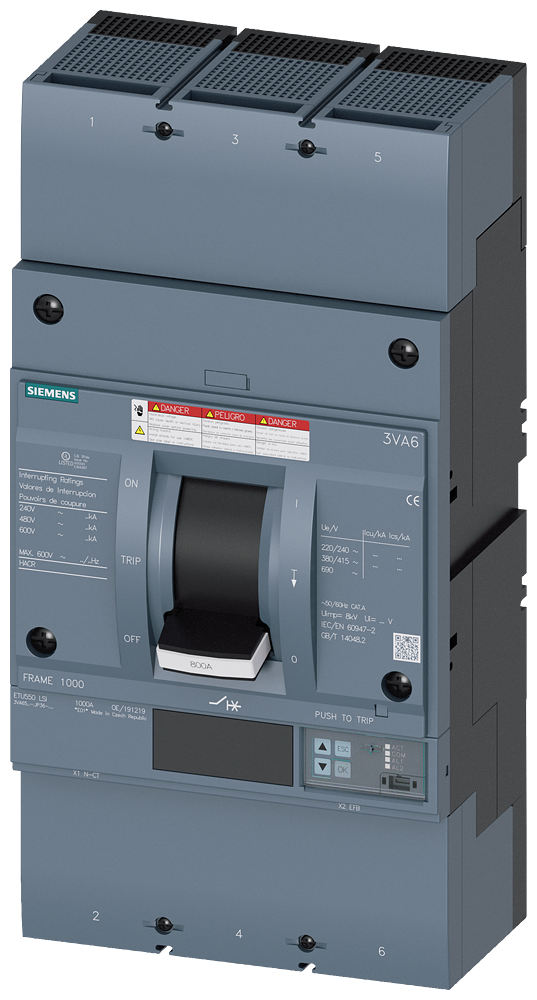

O Disjuntor UL Frame 800 da Siemens, modelo 3VA65806JP360AA0, é uma solução de proteção elétrica robusta e de alta performance para sistemas de automação industrial.
Projetado para garantir a segurança e a continuidade operacional, este disjuntor oferece proteção confiável contra sobrecargas e curtos-circuitos, essencial para infraestruturas elétricas complexas.
Sua capacidade de interrupção e unidade de disparo eletrônica (ETU) com funções LSI o tornam ideal para diversas aplicações que exigem alta disponibilidade e precisão na proteção.
DETALHES TÉCNICOS
- Modelo: 3VA65806JP360AA0
- Tipo: Disjuntor de Caixa Moldada (MCCB)
- Norma: UL 489
- Corrente Nominal: 800 A
- Número de Polos: 3
- Capacidade de Interrupção (kA): 65 kA a 480 V CA
- Tensão Nominal de Operação: 600 V CA
- Unidade de Disparo Eletrônica (ETU): ETU5 LSI
- Funções de Proteção:
- L: Proteção de Longa Duração (Sobrecarga)
- S: Proteção de Curta Duração (Curto-circuito retardado)
- I: Proteção Instantânea (Curto-circuito instantâneo)
- Conexão: Terminais de parafuso frontais
- Método de Montagem: Montagem fixa
- Faixa de Ajuste da Proteção de Sobrecarga (L): 0,4 a 1 vezes a corrente nominal (ajustável)
- Faixa de Ajuste da Proteção de Curto-circuito de Curta Duração (S): 1,5 a 10 vezes a corrente nominal (ajustável)
- Faixa de Ajuste da Proteção de Curto-circuito Instantâneo (I): 2 a 15 vezes a corrente nominal (ajustável)
- Resistência à Tensão de Impulso Nominal (Uimp): 8 kV
- Temperatura Ambiente de Operação: -25 °C a +70 °C
- Vida Mecânica: 10.000 ciclos de operação
- Vida Elétrica: 4.000 ciclos de operação a 480 V CA
- Potência Dissipada por Polo: Aproximadamente 55 W (0,075 CV) a 800 A
- Dimensões (A x L x P): Aproximadamente 280 mm x 210 mm x 105 mm
APLICAÇÕES E SETORES
- Aplicações:
- Proteção de circuitos principais e alimentadores em painéis de distribuição de energia.
- Proteção de motores de alta potência e transformadores.
- Integração em sistemas de controle de processos e máquinas.
- Utilização em quadros de comando e CCMs (Centros de Controle de Motores).
- Aplicações que exigem alta capacidade de interrupção e seletividade de proteção.
- Setores:
- Indústria Manufatureira: Proteção de linhas de produção automatizadas.
- Indústria Petroquímica: Sistemas de controle e distribuição em ambientes exigentes.
- Energia e Utilidades: Subestações e distribuição de energia.
- Infraestrutura: Edifícios comerciais e instalações de grande porte.
- Mineração: Equipamentos pesados e infraestrutura elétrica robusta.
- Siderurgia: Fornos e laminação com cargas elétricas elevadas.
- Celulose e Papel: Máquinas de processamento e linhas de produção contínuas.
