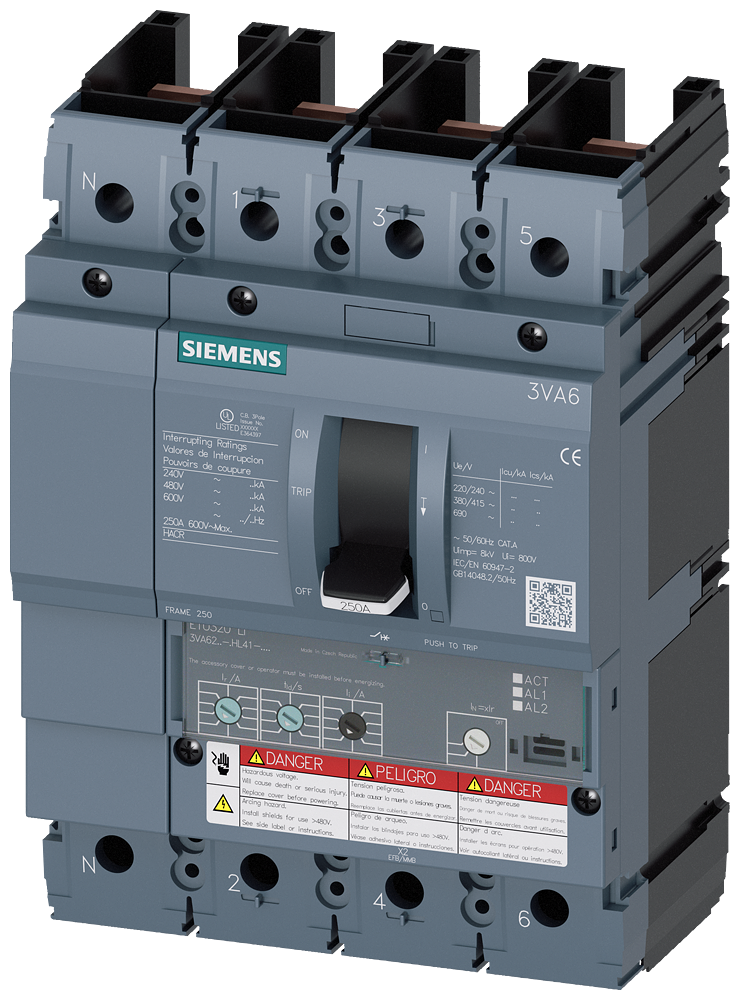

DISJUNTOR UL FRAME 250 100 A DE 4 POLOS 65 KA ETU3 LI SEM CONEXÃO 3VA62106HL410AA0 SIEMENS

O disjuntor UL Frame 250 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança de circuitos através de sua capacidade de interrupção e trip eletrônico avançado, fundamental para a continuidade operacional em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3VA62106HL410AA0
• Tipo: Disjuntor de caixa moldada
• Designação UL/CSA: Padrão UL
• Número de polos: 4
• Corrente nominal (In): 100 A
• Tensão nominal de operação (Ue): 690 V AC
• Tensão nominal de isolamento (Ui): 800 V
• Tensão nominal de impulso suportável (Uimp): 8 kV
• Capacidade de interrupção de curto-circuito (Icu): 65 kA a 480 V
• Unidade de disparo: ETU3 (Electronic Trip Unit)
• Funções de proteção: LI (Long-time, Instantaneous)
• Ajuste de corrente do disparo de sobrecarga: 40 A a 100 A
• Tecnologia de disparo: Eletrônica
• Proteção de sobrecarga ajustável: Sim
• Disparo instantâneo ajustável: Sim
• Versão sem conexão: Não inclui terminais de conexão no fornecimento
• Dimensões (AxLxP): 200 mm x 140 mm x 70 mm (aproximado)
• Grau de proteção (IP): IP20 com tampa de terminal
• Temperatura ambiente de operação: -25 °C a +70 °C
• Vida elétrica: 10.000 operações
• Potência dissipada por polo: 2,3 W (3,13 CV)
• Normas: UL 489, CSA C22.2 No. 5

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores, disjuntores de alimentação de painéis, proteção de cargas resistivas e indutivas em circuitos elétricos de baixa tensão.
• Quadro de distribuição: Uso em quadros de distribuição de energia para proteger equipamentos e fiação contra sobrecargas e curtos-circuitos.
• Equipamentos de automação: Proteção de inversores de frequência, soft-starters e PLCs.
• Setores: Manufatura, energia, infraestrutura, data centers, indústria naval.
