DESCRIÇÃO COMPLETA

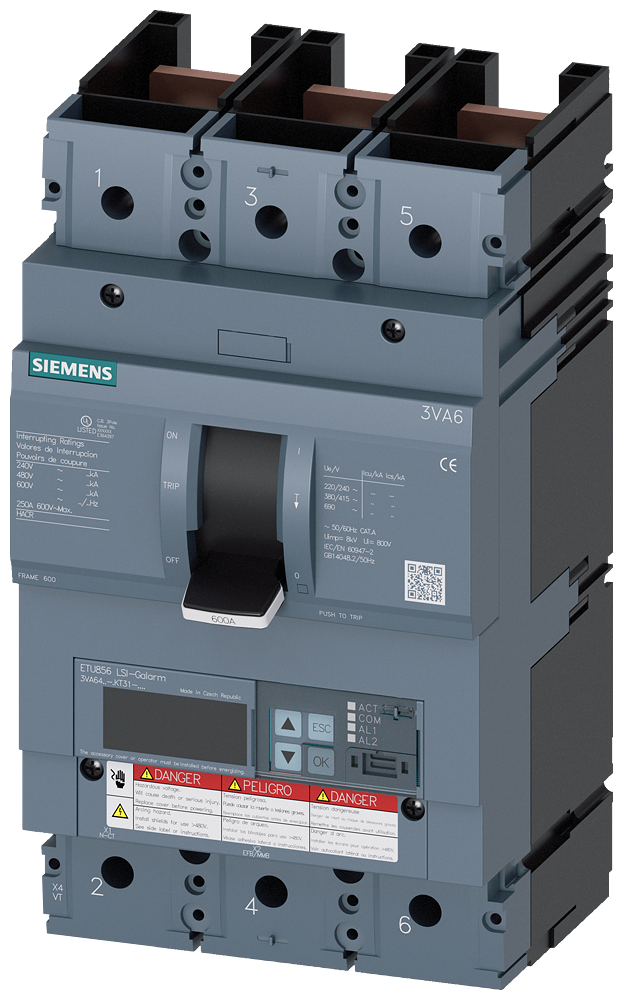

O DISJUNTOR UL FRAME 600 da Siemens é um dispositivo de proteção elétrica projetado para sistemas de baixa tensão,
com foco em segurança e confiabilidade em ambientes de automação industrial, protegendo circuitos contra sobrecargas e curtos-circuitos.
DETALHES TÉCNICOS
- Modelo: 3VA64606KT310AA0
- Tipo: Disjuntor de Caixa Moldada (MCCB)
- Quadro (Frame size): 600 A (UL Frame 600)
- Corrente nominal: 600 A
- Número de polos: 3
- Poder de interrupção (kA): 65 kA a 480 V AC (UL 489)
- Unidade de disparo: Eletrônica (ETU8)
- Funções de proteção eletrônica: Long Time (proteção contra sobrecarga), Short Time (proteção contra curto-circuito de curta duração), Instantaneous (proteção instantânea contra curto-circuito)
- Tensão nominal (UL 489): 600 V AC
- Frequência operacional: 50/60 Hz
- Sem conexão: Não inclui terminais de conexão frontais ou traseiros (requer acessórios separados)
- Conformidade: UL 489, CSA C22,2 No, 5
- Faixa de ajuste de sobrecarga (IR): Ajustável, tipicamente 0,4 a 1,0 vezes a corrente nominal
- Faixa de ajuste de curto-circuito de curta duração (ISD): Ajustável, tipicamente 1,5 a 10 vezes a corrente nominal
- Faixa de ajuste de curto-circuito instantâneo (II): Ajustável, tipicamente 2 a 12 vezes a corrente nominal
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos de distribuição de energia, motores elétricos de alta potência (até aproximadamente 400 kW ou 544 CV), painéis de controle, subestações industriais e equipamentos de processo
- Sistemas elétricos: Usos em redes de alimentação principal e secundária, alimentadores e equipamentos terminais, onde a proteção contra falhas e a seletividade são cruciais
- Setores: Manufatura, energia e utilidades, mineração, infraestrutura, aço e metalurgia, indústria química e petroquímica, papel e celulose
- Tipos de instalações: Centros de controle de motores (CCM), painéis de distribuição de energia (PDP), quadros de comandos e maquinário industrial pesado
Aviso: Gerado por IA.
EAN : 4042948864340
