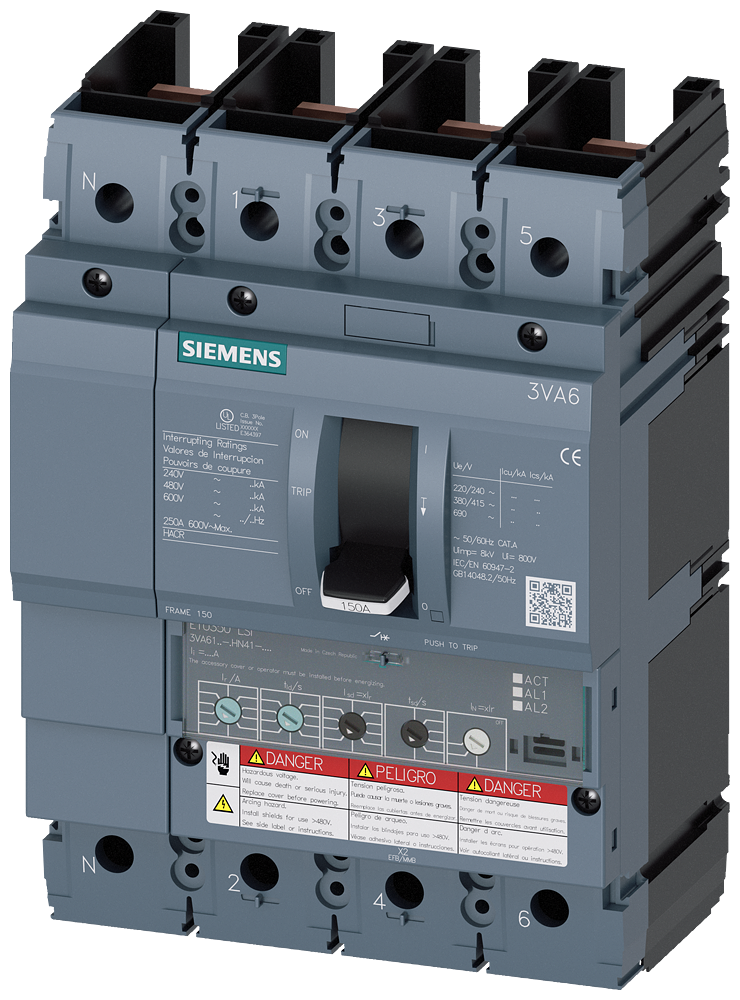

DISJUNTOR UL FRAME 150 DE 4 POLOS 200 KA ETU350 LSI SEM CONEXÃO 3VA61100HN410AA0 SIEMENS

O Disjuntor Termomagnético Siemens 3VA61100HN410AA0 é um componente essencial para a proteção e segurança de sistemas elétricos em ambientes de automação industrial, garantindo a interrupção rápida e precisa de correntes de falha. Sua elevada capacidade de interrupção e unidade de disparo eletrônica garantem confiabilidade e flexibilidade em diversas aplicações críticas.

DETALHES TÉCNICOS

• Modelo: 3VA61100HN410AA0
• Fabricante: Siemens
• Tipo: Disjuntor de Caixa Moldada (MCCB)
• Série: 3VA6
• Frame: 150 A (UL Frame 150)
• Número de Polos: 4
• Corrente Nominal (In): 100 A
• Capacidade de Interrupção Nominal (Icu): 200 kA a 480 V CA
• Tensão Nominal de Operação (Ue): Até 600 V CA
• Unidade de Disparo (ETU): Eletrônica, Modelo 350 (ETU350 LSI)
• Funções de Proteção:
  • L (Long-Time Delay): Proteção contra sobrecarga, ajustável de 0,4 a 1 vezes In.
  • S (Short-Time Delay): Proteção contra curto-circuito com retardo, ajustável de 1,5 a 10 vezes In.
  • I (Instantaneous): Proteção contra curto-circuito instantânea, ajustável de 1,5 a 10 vezes In.
• Montagem: Sem conexões pré-instaladas (requer acessórios de conexão específicos)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Classe de Proteção Elétrica: IP20 com tampas terminais
• Dimensões (AxLxP): Aproximadamente 250 x 139 x 100 mm
• Normas e Certificações: UL 489, CSA C22.2 No. 5, IEC 60947-2 (parcialmente, para referencial técnico)
• Potência Dissipada em Carga Total: Aproximadamente 8,5 W

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de baixa tensão, quadros de comando, máquinas industriais, geradores, e motores com cargas sensíveis.
• Infraestrutura: Proteção de data centers, sistemas HVAC, painéis de controle em edifícios comerciais e industriais.
• Setores: Manufatura, energia e utilidades, processamento de materiais, petroquímico, mineração, farmacêutico.
